Baykal BLT 3D

Beschrijving

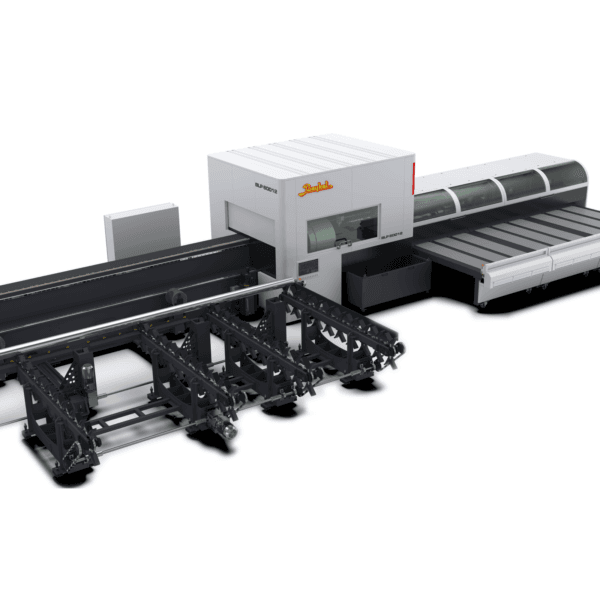

Baykal BLT 3D CNC buislasersnijmachine

De Baykal BLT 3D is een CNC fiberlaser buislasersnijmachine voor het snel, nauwkeurig en efficiënt snijden van buizen, kokers en profielen. Deze machine is ontwikkeld voor bedrijven die buis- en profielbewerking willen automatiseren en zoeken naar een flexibele lasersnijoplossing met hoge snijkwaliteit.

Baykal omschrijft de BLT 3D als een machine voor tube processing with laser technology. De machine is geschikt voor het verwerken van uiteenlopende profielvormen en kan worden ingezet binnen constructie, machinebouw, staalbouw, framebouw, apparatenbouw, hekwerk, meubelindustrie en industriële productie.

Een belangrijk voordeel van de Baykal BLT 3D is de mogelijkheid om buizen en profielen nauwkeurig te snijden zonder extra bewerkingen zoals zagen, boren of nabewerken. Door het gebruik van fiberlasertechnologie kunnen contouren, uitsparingen, verbindingen en schuine snedes efficiënt in één proces worden gemaakt.

De machine is standaard voorzien van een Precitec LightCutter 3D snijkop. Deze snijkop maakt de BLT 3D geschikt voor hoogwaardige 3D snijbewerkingen en bevel cuts. Hierdoor kunnen buizen en profielen onder verschillende hoeken worden gesneden, wat vooral interessant is voor lasvoorbereiding, verbindingen en constructieve toepassingen.

Voor de bediening is de Baykal BLT 3D uitgerust met een Beckhoff CNC-besturing met 18,5 inch TFT-scherm en Windows 10 omgeving. Deze besturing ondersteunt de operator bij het instellen, controleren en uitvoeren van snijprogramma’s. In combinatie met geschikte buislaser software kunnen snijbanen, nesting en productvoorbereiding efficiënt worden ingericht.

Volgens de officiële Baykal technische data is de BLT 3D geschikt voor buizen en profielen met een maximale lengte van 6100 mm. Optioneel kan de machine worden uitgevoerd voor profielen tot 8100 mm. De maximale productlengte bedraagt circa 4000 mm en de minimale automatische laadlengte bedraagt circa 2000 mm.

De Baykal BLT 3D ondersteunt verschillende profielvormen. De machine is geschikt voor ronde buizen, rechthoekige profielen, driehoekige profielen, C-profielen, U-profielen, L-profielen, ellipsvormige profielen, obround profielen en speciale profielvormen. Voor ronde buizen noemt Baykal een bereik van Ø16 mm tot Ø214 mm. Voor vierkante profielen loopt het bereik van 16 x 16 mm tot 214 x 214 mm.

De roterende aandrijving van de machine is ontwikkeld voor snelle en nauwkeurige positionering van buizen en profielen. De technische data noemt een acceleratie van de aangedreven chuck van 7000 deg/s² en een rotatiesnelheid van 560°/s. Hierdoor kan de machine efficiënt werken bij complexe snijcontouren en herhalende producties.

De Baykal BLT 3D heeft een maximale buisgewichtcapaciteit van 240 kg en een minimale materiaaldikte van 0,8 mm. De lengte van het laatste reststuk bedraagt circa 60 mm, wat kan bijdragen aan een efficiënter materiaalgebruik. De exacte snijcapaciteit is afhankelijk van materiaalsoort, wanddikte, laservermogen, snijparameters en gewenste snijkwaliteit.

Voor hoge productiviteit is automatische belading en ontlading optioneel mogelijk. Hiermee kan het productieproces verder worden geautomatiseerd, waardoor de machine geschikt is voor seriewerk en terugkerende buis- en profielonderdelen. De voeding is programmeerbaar tot 50 m/min, afhankelijk van materiaal en wanddikte.

Op het gebied van dynamiek noemt Baykal voor de BLT 3D een ijlgang tot 90 m/min, een vectorsnelheid tot 130 m/min en een acceleratie tot 1.0G. De absolute positioneringsnauwkeurigheid bedraagt ± 0,01 mm en de herhaalnauwkeurigheid op de X- en Y-as bedraagt ± 0,02 mm.

De Baykal BLT 3D is daarmee een sterke keuze voor bedrijven die buizen en profielen nauwkeurig, snel en herhaalbaar willen snijden. Door de combinatie van 3D snijkop, brede profielmogelijkheden, CNC-besturing en optionele automatisering is deze buislaser geschikt voor moderne productieomgevingen waar flexibiliteit en snijkwaliteit centraal staan.

Belangrijkste kenmerken

• CNC fiberlaser buislasersnijmachine voor buizen en profielen
• Geschikt voor 3D snijbewerkingen en bevel cuts
• Standaard met Precitec LightCutter 3D snijkop
• Beckhoff CNC-besturing met 18,5 inch TFT-scherm
• Maximale buislengte van 6100 mm
• Optioneel geschikt voor profielen tot 8100 mm
• Maximale productlengte circa 4000 mm
• Minimale automatische laadlengte circa 2000 mm
• Geschikt voor ronde buizen van Ø16 mm tot Ø214 mm
• Geschikt voor vierkante profielen van 16 x 16 mm tot 214 x 214 mm
• Geschikt voor ronde, rechthoekige, driehoekige, C-, U- en L-profielen
• Ook geschikt voor ellipsvormige, obround en speciale profielvormen
• Maximaal buisgewicht tot 240 kg
• Minimale materiaaldikte circa 0,8 mm
• Lengte laatste reststuk circa 60 mm
• Aangedreven chuck met acceleratie tot 7000 deg/s²
• Chuckrotatiesnelheid tot 560°/s
• IJlgang tot 90 m/min
• Vectorsnelheid tot 130 m/min
• Acceleratie tot 1.0G / circa 10 m/s²
• Absolute positioneringsnauwkeurigheid van ± 0,01 mm
• Herhaalnauwkeurigheid van ± 0,02 mm
• Automatische belading en ontlading optioneel mogelijk
• Programmeerbare voeding tot 50 m/min

Toepassing

De Baykal BLT 3D is geschikt voor bedrijven die buizen, kokers en profielen snel, nauwkeurig en efficiënt willen snijden. Denk aan toepassingen binnen constructie, staalbouw, machinebouw, framebouw, hekwerk, apparatenbouw, meubelindustrie, landbouwmachines, automotive en industriële productie.

Door de 3D snijkop is de BLT 3D vooral interessant voor bedrijven die schuine snedes, lasvoorbereidingen, complexe uitsparingen en nauwkeurige verbindingen willen maken. De machine kan helpen om meerdere bewerkingen te combineren in één proces en zo de productietijd te verkorten.
