Jouanel ENC 200-40

Beschrijving

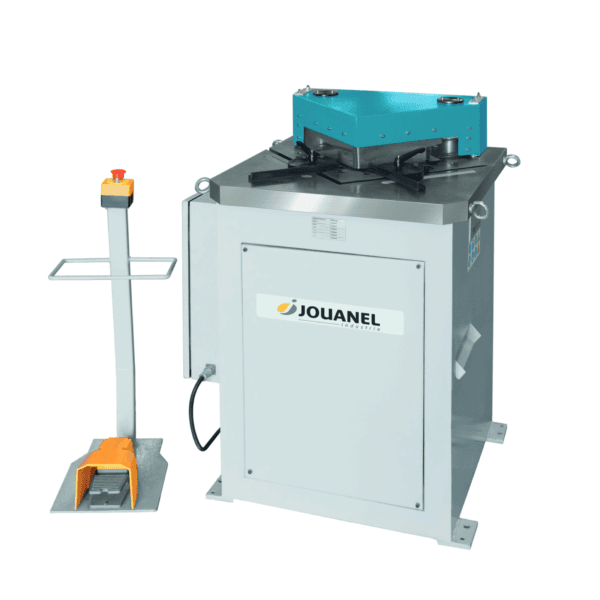

Jouanel ENC 200-40 hydraulische uithoekmachine

De Jouanel ENC 200-40 is een hydraulische uithoekmachine voor het snel, nauwkeurig en reproduceerbaar uitsnijden van hoeken uit plaatmateriaal.

De machine is ontwikkeld voor professionele plaatbewerking en is geschikt voor het voorbereiden van plaatdelen die daarna worden gezet, gebogen, gelast of samengesteld.

Vaste snijhoek van 90°

De ENC 200-40 werkt met een vaste snijhoek van 90°.

Hierdoor kunnen rechte en maatvaste uitsparingen worden gemaakt zonder dat de snijhoek telkens opnieuw hoeft te worden ingesteld.

Dit maakt de machine bijzonder geschikt voor terugkerend werk en seriematige productie.

Maximale uithoeking van 200 × 200 mm

De maximale uithoeking bedraagt 200 × 200 mm.

Hiermee kunnen hoeken van uiteenlopende plaatwerkproducten efficiënt worden uitgesneden, waaronder bakken, panelen, kasten, behuizingen en andere constructiedelen.

Snijcapaciteit tot 4 mm staal

De Jouanel ENC 200-40 heeft een maximale snijcapaciteit van 4 mm in S235JR-constructiestaal.

De werkelijke capaciteit bij andere materialen is afhankelijk van de treksterkte en materiaaleigenschappen.

Bij roestvast staal of andere sterkere materialen kan de maximaal verwerkbare plaatdikte daarom lager liggen.

Krachtige hydraulische aandrijving

De hydraulische aandrijving zorgt voor een krachtige en gelijkmatige snijbeweging.

Hierdoor wordt het materiaal gecontroleerd verwerkt en ontstaat een consistente snijkwaliteit.

De hydraulische uitvoering maakt de machine geschikt voor dagelijks professioneel gebruik in werkplaatsen en productieomgevingen.

Linker en rechter zijaanslag

De machine is voorzien van een linker en rechter zijaanslag.

Hiermee kan het plaatmateriaal nauwkeurig worden gepositioneerd ten opzichte van de messen.

De aanslagen ondersteunen het herhaald produceren van uitsparingen met dezelfde afmetingen en verminderen de hoeveelheid handmatig meetwerk.

Ruime en toegankelijke werktafel

De ruime en goed toegankelijke werktafel ondersteunt het plaatmateriaal tijdens het positioneren en uithoeken.

De markeringen en aanslagen helpen de operator om het werkstuk gecontroleerd tegen de gewenste positie te leggen.

Voorbereiding vóór het kanten of zetten

Een uithoekmachine wordt veel gebruikt als voorbereidende stap vóór het kanten of zetten van plaatmateriaal.

Door de hoeken vooraf uit te snijden, kunnen de afzonderlijke zijden van het werkstuk worden gebogen zonder ongewenste overlapping, vervorming of materiaalophoping in de hoek.

De Jouanel ENC 200-40 is daardoor geschikt voor de productie van onder andere schakelkasten, machinebehuizingen, ventilatieonderdelen, metalen bakken, omkastingen en uiteenlopende plaatwerkconstructies.

Geschikt voor gestandaardiseerd plaatwerk

De vaste snijhoek maakt de machine vooral geschikt voor toepassingen waarbij standaard rechthoekige uitsparingen nodig zijn.

Voor producten met variabele of afwijkende hoeken kan een uithoekmachine met verstelbare snijhoek geschikter zijn.

Compacte en stabiele machineconstructie

De ENC 200-40 heeft compacte machineafmetingen van circa 790 × 520 × 1150 mm.

Hierdoor neemt de machine relatief weinig vloeroppervlak in beslag en kan zij eenvoudig binnen een bestaande plaatbewerkingsafdeling worden opgesteld.

Met een netto gewicht van circa 430 kg beschikt de machine over een stabiele basis.

De robuuste constructie helpt beweging en trillingen tijdens het snijproces te beperken en ondersteunt een constante positionering van het plaatmateriaal.

Praktische bediening

De bediening is overzichtelijk opgezet en gericht op praktisch dagelijks gebruik.

Nadat het plaatmateriaal tegen de aanslagen is gepositioneerd, kan de snijcyclus worden gestart.

Hierdoor is de machine geschikt voor zowel enkelstuksproductie als kleine en middelgrote series.

Minder handmatige nabewerking

Door uithoekingen machinaal aan te brengen, wordt de afhankelijkheid van handmatig slijpen, zagen of knippen verminderd.

Dit kan de voorbereidingstijd verkorten en draagt bij aan een betere maatvoering en een gelijkmatiger eindresultaat.

Belangrijkste kenmerken

• Hydraulische uithoekmachine voor professionele plaatbewerking
• Vaste snijhoek van 90°
• Maximale uithoeking van 200 × 200 mm
• Maximale plaatdikte van 4 mm in S235JR-staal
• Geschikt voor rechte en reproduceerbare hoekuitsparingen
• Linker en rechter zijaanslag voor nauwkeurige positionering
• Hydraulische aandrijving voor een gelijkmatige snijbeweging
• Ruime en goed toegankelijke werktafel
• Geschikt voor enkelstuks- en serieproductie
• Compacte machineopbouw
• Robuuste en stabiele constructie
• Machineafmetingen van circa 790 × 520 × 1150 mm
• Netto machinegewicht van circa 430 kg
• Geschikt voor de voorbereiding van plaatdelen vóór het zetten
• Vermindert handmatig slijp-, zaag- en knipwerk

Toepassing van de Jouanel ENC 200-40

De Jouanel ENC 200-40 is geschikt voor plaatbewerkers, constructiebedrijven, machinebouwers, apparatenbouwers en industriële productiebedrijven die regelmatig rechthoekige hoeken uit plaatmateriaal moeten snijden.

Typische toepassingen zijn de productie van schakelkasten, panelen, bakken, machinekappen, behuizingen, ventilatiekanalen, montageplaten en andere producten waarbij plaatdelen na het uithoeken worden gebogen of samengesteld.

De vaste hoek van 90° maakt de machine bijzonder geschikt voor gestandaardiseerd plaatwerk en terugkerende producten.

De combinatie van hydraulische aandrijving, zijaanslagen en een maximale uithoeking van 200 mm ondersteunt een efficiënte en reproduceerbare productie.

De juiste uithoekmachine selecteren

Bij het selecteren van een uithoekmachine zijn onder andere de maximale plaatdikte, materiaalsoort, gewenste uitsparing en benodigde snijhoek belangrijk.

De Jouanel ENC 200-40 is vooral geschikt voor bedrijven die hoofdzakelijk rechte hoeken van 90° verwerken in plaatmateriaal tot 4 mm S235JR.

Wanneer verschillende snijhoeken nodig zijn, kan de Jouanel ENCV 200-40 met verstelbare hoekinstelling een betere keuze zijn.

Ook de materiaalsterkte moet worden meegenomen, omdat de maximaal toegestane plaatdikte kan verschillen tussen staal, roestvast staal, aluminium en andere materialen.

Bekijk ook onze andere uithoekmachines of neem contact met ons op voor advies over de juiste capaciteit, uitvoering en toepassing.

Neem contact met ons op voor meer informatie over de Jouanel ENC 200-40 of voor een vrijblijvende offerte.
