WEBER TTSC Plus

Beschrijving

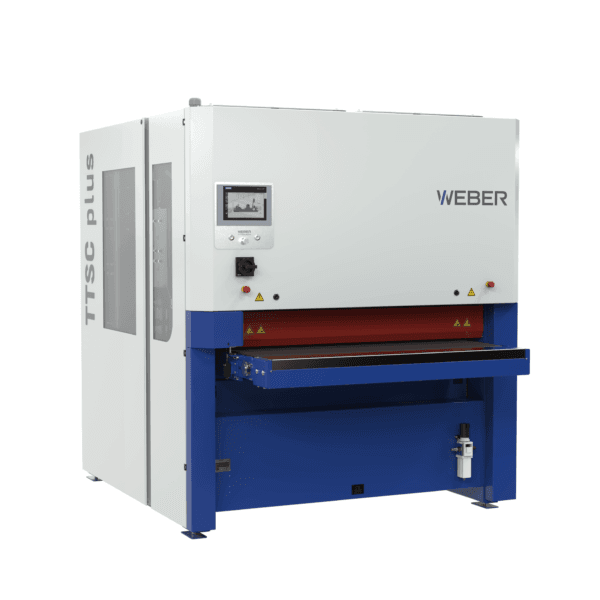

WEBER TTSC plus ontbraam- en slijpmachine

De WEBER TTSC plus is een compacte industriële ontbraam- en slijpmachine voor het efficiënt afwerken van metalen plaatdelen.

De machine combineert drie verschillende bewerkingstechnieken in één installatie. Hierdoor kunnen meerdere bewerkingen in één doorloop worden uitgevoerd: ontbramen, kanten afronden en oppervlakteslijpen.

De TTSC plus is ontwikkeld voor productiebedrijven die een compacte machine zoeken, maar tegelijkertijd hoge eisen stellen aan afwerkingskwaliteit, capaciteit en flexibiliteit.

De machine is geschikt voor laser-, plasma- en andere thermisch gesneden onderdelen en kan zowel ferro- als non-ferrometalen verwerken.

Werkbreedte van 1350 mm

De WEBER TTSC plus heeft een vaste werkbreedte van 1350 mm.

Het geschikte werkstukdiktebereik loopt van circa 0,3 mm tot en met 100 mm.

Hierdoor kan de machine worden gebruikt voor zowel dunne plaatdelen als zwaardere werkstukken.

De drie bewerkingsstations kunnen gelijktijdig worden gebruikt of afzonderlijk worden ingesteld, afhankelijk van de gewenste bewerking en oppervlaktekwaliteit.

Drie bewerkingen in één machine

De WEBER TTSC plus is opgebouwd volgens het D-P2-R2-concept.

Hierbij worden een contactrolunit, een planetaire borstelunit en een Multi-Rotation Brush gecombineerd.

Deze opbouw maakt het mogelijk om grove bramen te verwijderen, scherpe plaatkanten gelijkmatig af te ronden en het oppervlak van het werkstuk in één productiestap te slijpen.

De verschillende stations worden programmagestuurd in en uit de machine gebracht.

Hierdoor kan per product worden bepaald welke units actief zijn.

Terugkerende werkstukken kunnen met opgeslagen instellingen opnieuw worden verwerkt. Dit draagt bij aan een constante kwaliteit en een korte insteltijd.

Contactrolunit D

De contactrolunit D wordt gebruikt voor het verwijderen van bramen, oneffenheden, oxidatie en lichte slakresten.

Een slijpband wordt met een rubberbeklede contactrol gecontroleerd tegen het werkstuk gedrukt.

Hierdoor kunnen scherpe bramen en verhogingen aan het oppervlak nauwkeurig worden verwijderd.

De aandrijving van de slijpband bedraagt, afhankelijk van de configuratie, maximaal circa 19 kW.

Daardoor is de machine geschikt voor een hoge materiaalafname en een productieve doorvoer.

De contactrolunit kan tevens worden gebruikt voor het aanbrengen van een gelijkmatige oppervlaktefinish.

Planetaire borstelunit P2

De planetaire P2-unit zorgt voor het gelijkmatig afronden van binnen- en buitenkanten.

De roterende gereedschappen bewegen vanuit verschillende richtingen over het werkstuk.

Hierdoor worden niet alleen de buitencontouren, maar ook uitsparingen, gaten en andere interne vormen bereikt.

Met deze technologie kunnen kanten tot circa R2 worden afgerond, afhankelijk van het materiaal, de werkstukvorm, het gereedschap en de ingestelde procesparameters.

De afronding helpt scherpe randen te verwijderen en kan de kwaliteit van daaropvolgende processen, zoals poedercoaten, lakken of assembleren, verbeteren.

Multi-Rotation Brush R2

De Multi-Rotation Brush R2 bestaat uit meerdere horizontaal roterende koppen met per kop twee verticale borstels.

Door de overlappende beweging worden werkstukken vanuit verschillende richtingen bewerkt.

Hierdoor ontstaat een gelijkmatige afronding langs de volledige binnen- en buitencontour.

Deze borsteltechnologie is bijzonder geschikt voor dunne plaat, verzinkt materiaal en met folie beschermde plaatdelen.

De borstels ronden de kanten af zonder de coating of beschermfolie onnodig van het vlakke oppervlak te verwijderen.

De units hebben een aandrijfvermogen van circa 2,6 kW per unit.

Het toerental is traploos regelbaar van ongeveer 30 tot 150 omw/min en de snijsnelheid van circa 5 tot 20 m/s.

De hoogte en positie van de units worden elektrisch ingesteld.

Avantage-pakket als standaarduitrusting

De WEBER TTSC plus wordt standaard geleverd met het uitgebreide Avantage-pakket.

Dit pakket bestaat uit een vacuümtafel, automatische gereedschapslengtemeting en een regeling waarmee de oscillatie van de slijpband kan worden uitgeschakeld.

De vacuümtafel houdt kleine en dunne werkstukken tijdens de doorvoer stabiel op de transportband.

De automatische gereedschapslengtemeting compenseert slijtage van borstels en gereedschappen.

Hierdoor blijven de ingestelde bewerkingsdruk en afronding beter behouden.

Door de oscillatie van de slijpband uit te schakelen kunnen zichtbare oscillatiesporen op het oppervlak worden beperkt.

Dit is vooral interessant wanneer een rustig en gelijkmatig slijpbeeld gewenst is.

Automatische diktemeting

De automatische diktemeting bepaalt de hoogte van het ingevoerde werkstuk.

Op basis daarvan kunnen de bewerkingsstations automatisch op de juiste positie worden ingesteld.

Hierdoor wordt de kans op foutieve instellingen kleiner en kan snel tussen verschillende materiaaldiktes worden gewisseld.

WEBER i-Touch-besturing

De machine wordt bediend via de gebruiksvriendelijke WEBER i-Touch-besturing met een 9-inch touchscreen.

Hiermee kunnen onder andere de machinehoogte, actieve bewerkingsstations, gereedschapspositie en overige procesinstellingen overzichtelijk worden ingesteld.

Terugkerende productinstellingen kunnen worden opgeslagen en opnieuw worden gebruikt.

Goede bereikbaarheid voor onderhoud

De TTSC plus is ontworpen voor snelle gereedschapswissels en eenvoudig onderhoud.

De machine is aan beide zijden toegankelijk.

De P2-unit kan zijwaarts uit de machine worden getrokken en ook de roterende borstelunits zijn goed bereikbaar.

De lamellenborstels zijn snel verwisselbaar, waardoor stilstand bij slijtage of een productwissel beperkt blijft.

Een toepassingsafhankelijk afzuigsysteem voert stof en slijpresten af en kan worden afgestemd op de gekozen materiaalsoort en actieve bewerkingsstations.

Belangrijkste kenmerken

• Compacte industriële ontbraam- en slijpmachine
• Drie geïntegreerde bewerkingsstations
• Ontbramen, kanten afronden en oppervlakteslijpen in één doorloop
• Vaste werkbreedte van 1350 mm
• Werkstukdiktes van circa 0,3 mm tot en met 100 mm
• Kanten afronden tot circa R2
• Contactrolunit D voor ontbramen en slijpen
• Planetaire P2-unit voor binnen- en buitenkanten
• Multi-Rotation Brush R2 voor gelijkmatige kantenafronding
• Slijpbandvermogen tot circa 19 kW
• Automatische diktemeting
• Programmagestuurde positionering van de bewerkingsstations
• Standaard uitgerust met vacuümtafel
• Automatische gereedschapslengtemeting
• Uitschakelbare slijpbandoscillatie
• WEBER i-Touch-besturing met 9-inch touchscreen
• Geschikt voor ferro- en non-ferrometalen
• Geschikt voor dunne, verzinkte en gefolieerde plaatdelen
• Goede bereikbaarheid voor onderhoud en gereedschapswissels

Toepassing van de WEBER TTSC plus

De WEBER TTSC plus is geschikt voor plaatbewerkers, lasersnijbedrijven, machinebouwers en industriële toeleveranciers die gesneden metalen onderdelen efficiënt willen afwerken.

Typische toepassingen zijn het ontbramen van lasersnijwerk, het afronden van scherpe kanten, het verwijderen van oxidatie en het realiseren van een gelijkmatige oppervlaktefinish.

Door de combinatie van drie bewerkingsstations is de machine bijzonder geschikt voor bedrijven die verschillende materialen en producten verwerken en meerdere afwerkingsstappen in één machine willen samenbrengen.
