Baykal APHS PRO

Beschrijving

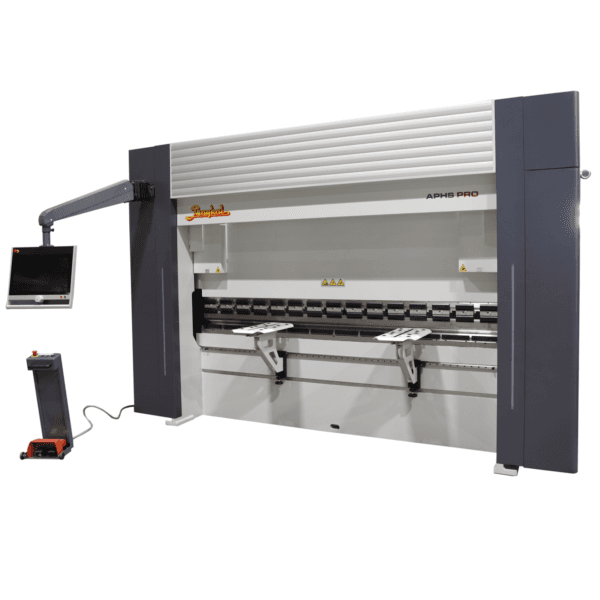

Baykal APHS PRO CNC hydraulische kantbank

De Baykal APHS PRO is een full-options CNC hydraulische kantbank voor bedrijven die hoge eisen stellen aan nauwkeurigheid, flexibiliteit en productiviteit.

Deze machine heeft een O-frame en is speciaal ontwikkeld voor zeer nauwkeurig zetwerk en hoogwaardige plaatbewerking.

De krachtige hydraulische aandrijving wordt gecombineerd met moderne CNC-technologie en uitgebreide configuratiemogelijkheden.

Full-options CNC kantbank met O-frame

De APHS PRO-serie is geschikt voor uiteenlopende toepassingen binnen constructie, machinebouw, plaatbewerking en industriële productie.

Door de robuuste constructie, nauwkeurige positionering en geautomatiseerde instellingen kan de machine worden ingezet voor zowel enkelstuks werk als seriematige productie.

De uitvoering is gericht op bedrijven die meer mogelijkheden wensen dan een standaard hydraulische kantbank.

Het O-frame draagt bij aan een stijve machineconstructie en helpt vervorming tijdens het buigproces te beperken.

Hierdoor kan de Baykal APHS PRO een hoge buignauwkeurigheid en betrouwbare herhaalbaarheid realiseren.

Buigkrachten tot 320 ton

De Baykal APHS PRO is standaard leverbaar met buigkrachten van 110 ton tot en met 320 ton.

Daarmee is de machine geschikt voor lichte, middelzware en zware buigtoepassingen.

De beschikbare werkbreedtes lopen van 3100 mm tot en met 4100 mm, afhankelijk van de gekozen uitvoering en toepassing.

Hierdoor kan de machine worden afgestemd op het materiaalpakket, de gewenste buiglengte en de benodigde productiecapaciteit.

DELEM- en ESA-CNC-besturingen

De machine kan worden uitgerust met geavanceerde 2D- of 3D-grafische CNC-besturingen.

Mogelijke uitvoeringen zijn onder andere de DELEM DA-66S, DELEM DA-69S, ESA S875 en ESA S875-3D.

Hiermee kunnen ook complexe buigingen overzichtelijk worden geprogrammeerd, opgeslagen en nauwkeurig worden herhaald.

De gebruiksvriendelijke bediening maakt de machine geschikt voor moderne productieomgevingen waarin efficiëntie, controle en reproduceerbaarheid belangrijk zijn.

CNC-gestuurde achteraanslag

Voor het nauwkeurig positioneren van plaatmateriaal is de Baykal APHS PRO standaard voorzien van een gestuurde X-as en R-as.

De X-as bepaalt de dieptepositie van de achteraanslag, terwijl de R-as de hoogte van de aanslagvingers regelt.

Voor uitgebreidere toepassingen kan de achteraanslag worden uitgevoerd met meerdere onafhankelijk aangestuurde assen.

Mogelijke configuraties zijn onder andere X1, R1, Z1 en X2, R2, Z2.

Hierdoor is de machine geschikt voor complex zetwerk, asymmetrische producten en seriematige productie waarbij een hoge herhaalnauwkeurigheid vereist is.

CNC-gemotoriseerde bombering

Voor extra nauwkeurigheid kan de APHS PRO worden voorzien van bombeertechnologie.

Met deze compensatie kan de machine afwijkingen over de lengte van het werkstuk corrigeren.

Hierdoor blijft de buighoek over de volledige werkbreedte constanter.

Afhankelijk van de uitvoering kan de machine worden voorzien van CNC-gemotoriseerde bombering.

Dit maakt nauwkeurig kanten over de volledige lengte eenvoudiger, sneller en betrouwbaarder.

Veiligheidsvoorzieningen

De Baykal APHS PRO kan worden voorzien van verschillende veiligheidsvoorzieningen voor professioneel gebruik.

Denk aan Fiessler AKAS vingerbescherming, lichtgordijnen, afscherming en noodstopvoorzieningen.

De exacte veiligheidsuitvoering kan worden afgestemd op de machineconfiguratie, productieomgeving en geldende veiligheidsvereisten.

European Style- en WILA-klemmingen

Op het gebied van gereedschappen en accessoires biedt de APHS PRO veel flexibiliteit.

De machine is standaard voorzien van European Style-gereedschapsklemming.

Hierdoor kan een brede reeks kantbankgereedschappen worden gebruikt.

Voor bedrijven die sneller willen omstellen of hogere eisen stellen aan gebruiksgemak, zijn uitgebreidere klemsystemen mogelijk.

Denk aan verschillende originele WILA-klemmingen voor snel, nauwkeurig en veilig gereedschap wisselen.

Uitbreidbare machineconfiguratie

Afhankelijk van de toepassing kan de Baykal APHS PRO verder worden uitgebreid met verschillende opties.

Denk aan voorste oplegarmen, plaatvolgers, een grotere daglichtopening, een grotere slag en een bredere uitlading.

Ook aanvullende automatiseringsmogelijkheden kunnen worden toegepast.

Hierdoor kan de machine worden afgestemd op het dagelijkse productieproces, het type werkstuk en de gewenste mate van efficiëntie.

Verschil tussen Baykal APHS en Baykal APHS PRO

De Baykal APHS is de praktische hydraulische basisuitvoering voor betrouwbaar dagelijks zetwerk.

De Baykal APHS PRO is de uitgebreidere full-options uitvoering met O-frame, geavanceerdere achteraanslagen en meer mogelijkheden voor automatisering en procesoptimalisatie.

Voor bedrijven die een energiezuiniger aandrijfconcept zoeken, zijn ook de Baykal APHS Mild Hybrid en Baykal APHS HYBRID beschikbaar.

De Baykal APHS PRO Mild Hybrid en Baykal APHS PRO Hybrid combineren de uitgebreide O-frame opbouw met energiezuinigere aandrijftechniek.

• Baykal APHS: praktische CNC hydraulische kantbank voor betrouwbaar dagelijks zetwerk.
• Baykal APHS PRO: full-options CNC kantbank met O-frame en uitgebreide configuratiemogelijkheden.
• Baykal APHS Mild Hybrid: mild-hybride kantbank voor een lager energieverbruik en efficiënt buigen.
• Baykal APHS HYBRID: hybride CNC kantbank voor hoge snelheid, energiebesparing en nauwkeurigheid.
• Baykal APHS PRO Mild Hybrid: uitgebreide O-frame kantbank met mild-hybrid aandrijving.
• Baykal APHS PRO Hybrid: full-options hybride O-frame kantbank voor maximale efficiëntie en automatisering.

Kort gezegd is de Baykal APHS PRO de juiste keuze voor bedrijven die de kracht van een hydraulische kantbank willen combineren met maximale configuratievrijheid, hoge nauwkeurigheid en uitgebreide automatiseringsmogelijkheden.

Belangrijkste kenmerken

• CNC hydraulische kantbank voor professionele plaatbewerking
• Uitgerust met een O-frame voor minimale vervorming
• Full-options uitvoering met uitgebreide configuratiemogelijkheden
• Robuuste hydraulische aandrijving voor krachtig en nauwkeurig buigen
• Leverbaar met buigkrachten van 110 ton tot en met 320 ton
• Werkbreedtes van 3100 mm tot en met 4100 mm
• Gebruiksvriendelijke grafische CNC-besturing
• Mogelijk met DELEM DA-66S, DELEM DA-69S, ESA S875 of ESA S875-3D
• Standaard CNC-gestuurde X-as en R-as
• Uitbreidbaar met verschillende CNC-gestuurde achteraanslagconfiguraties
• Mogelijke configuraties tot en met X1, R1, Z1 en X2, R2, Z2
• Optioneel met CNC-gemotoriseerde bombering
• Veiligheidsopties zoals Fiessler AKAS vingerbescherming
• European Style-gereedschapsklemming standaard
• Optioneel met verschillende originele WILA-klemmingen
• Geschikt voor nauwkeurig, flexibel en efficiënt zetwerk
• Uit te breiden met oplegarmen en plaatvolgers
• Mogelijk met grotere daglichtopening, grotere slag en bredere uitlading
• Voorbereid op automatisering en moderne productieprocessen

Toepassing

De Baykal APHS PRO is geschikt voor bedrijven die plaatmateriaal nauwkeurig, krachtig en herhaalbaar willen buigen.

Denk aan de productie van constructiedelen, machineonderdelen, behuizingen, plaatwerkcomponenten, industriële onderdelen en seriematig zetwerk.

Door de brede keuze in werkbreedtes, buigkrachten, achteraanslagconfiguraties en automatiseringsmogelijkheden is de APHS PRO interessant voor bedrijven die flexibiliteit en productiezekerheid willen combineren.

Bekijk ook onze andere CNC kantbanken of neem contact met ons op voor advies over de juiste uitvoering, buigkracht en configuratie.

Neem contact met ons op voor meer informatie, de juiste configuratie of een vrijblijvende offerte.
