Prinzing KSE

Beschrijving

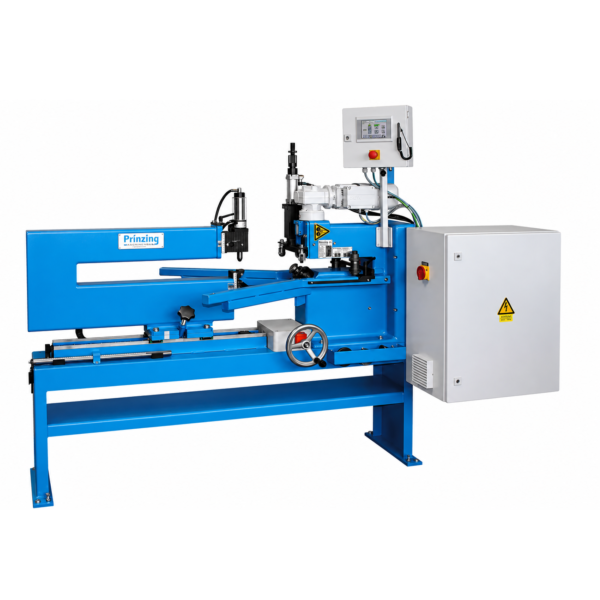

Prinzing KSE gemotoriseerde rondschaar

De Prinzing KSE is een gemotoriseerde rondschaar voor het nauwkeurig uitsnijden van ronde en boogvormige delen uit plaatmateriaal.

De machine is ontwikkeld voor professionele plaatbewerking en is geschikt voor zowel kleinere werkplaatsen als industriële productieomgevingen waar ronde plaatdelen efficiënt en reproduceerbaar moeten worden geproduceerd.

Gemotoriseerde aandrijving van de snijrollen

Bij de KSE worden de snijrollen motorisch aangedreven.

Hierdoor wordt het plaatmateriaal gecontroleerd door de snijzone gevoerd en hoeft de operator het snijproces niet volledig handmatig aan te drijven.

Dit maakt de KSE geschikt voor terugkerende werkzaamheden en toepassingen waarbij een constante werksnelheid en reproduceerbaar resultaat belangrijk zijn.

Voor ronde en boogvormige plaatdelen

De Prinzing KSE is ontwikkeld voor het produceren van nauwkeurige ronde en boogvormige uitsneden uit plaatmateriaal.

Het werkstuk wordt gecentreerd en tijdens het snijproces langs de snijrollen geleid.

Hiermee kunnen onder andere ronde platen, schijven, deksels, flenzen en andere circulaire plaatwerkcomponenten worden geproduceerd.

Verschillende uitvoeringen binnen de KSE-serie

De Prinzing KSE is leverbaar in verschillende uitvoeringen voor uiteenlopende materiaaldiktes en rondediameters.

De compactere KSE 8-12-serie is ontwikkeld voor lichtere plaatbewerking en kleinere tot middelgrote rondes.

Voor zwaardere industriële toepassingen biedt Prinzing de KSE 25-100-serie, waarmee afhankelijk van het model aanzienlijk dikkere platen en grotere rondediameters kunnen worden verwerkt.

Plaatdikte afhankelijk van model

De maximale plaatdikte wordt bepaald door de gekozen KSE-uitvoering en de sterkte van het materiaal.

Binnen de lichtere KSE-serie zijn uitvoeringen beschikbaar voor staal tot circa 2 mm.

De zwaardere KSE 25-100-serie loopt afhankelijk van het model op tot circa 10 mm staal bij 400 N/mm².

Bij sterkere materialen zoals roestvast staal ligt de maximale capaciteit lager.

Rondediameters voor uiteenlopende toepassingen

Afhankelijk van de uitvoering kan de KSE worden gebruikt voor zowel relatief kleine als grote rondediameters.

De lichtere uitvoeringen zijn geschikt voor rondes tot ongeveer 1000 tot 1500 mm, afhankelijk van model en uitgangsvorm van het plaatmateriaal.

Bij de zwaardere uitvoeringen kunnen aanzienlijk grotere plaatronden worden verwerkt, waarbij sommige modellen geschikt zijn voor diameters van meerdere meters.

Nauwkeurige centrering van het werkstuk

De machine is voorzien van een verstelbare centreerinrichting waarmee de gewenste diameter van het werkstuk kan worden ingesteld.

Door het plaatmateriaal nauwkeurig rond het centrale punt te positioneren, kan de snijlijn gecontroleerd en reproduceerbaar worden uitgevoerd.

Dit is vooral belangrijk bij seriematige productie waarbij meerdere ronde onderdelen met dezelfde diameter moeten worden vervaardigd.

Instelbare snijspleet

De snijspleet kan worden aangepast aan de dikte en eigenschappen van het te verwerken plaatmateriaal.

Een correct ingestelde snijspleet draagt bij aan een nette snijrand, een gecontroleerde snijbeweging en een langere levensduur van de snijmessen.

De instelling kan eenvoudig worden aangepast wanneer verschillende materiaaldiktes worden verwerkt.

Verschillende werksnelheden

Afhankelijk van de uitvoering kan de Prinzing KSE worden geleverd met een vaste, tweetraps of traploos regelbare werksnelheid.

Hierdoor kan de snijsnelheid worden afgestemd op het materiaal, de plaatdikte en het gewenste productieproces.

Voor zwaardere KSE-modellen is een traploos regelbare aandrijving beschikbaar om de machine optimaal aan de toepassing aan te passen.

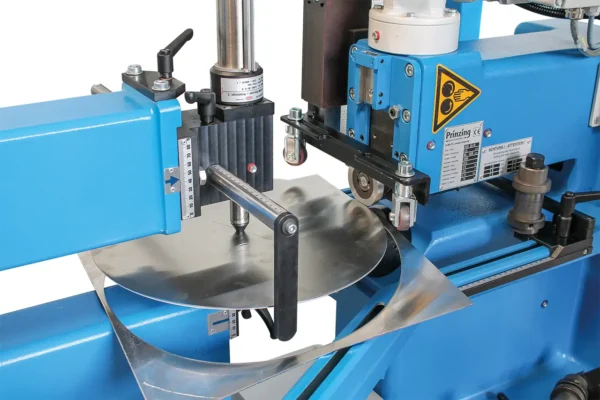

Optioneel geschikt voor binnen- en buitenbördelen

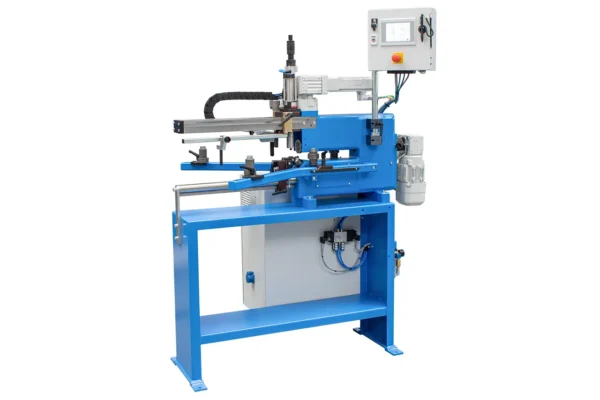

De KSE kan afhankelijk van de uitvoering worden uitgerust met een optionele bördelinrichting.

Hiermee kunnen na of tijdens het uitsnijden ook randen aan de binnen- of buitenzijde van ronde werkstukken worden gevormd.

Dit maakt het mogelijk om meerdere bewerkingen binnen één machineconcept te combineren en vermindert de noodzaak om werkstukken voor aanvullende bewerkingen naar een andere machine te verplaatsen.

Optionele pneumatische werkstukklemming

Voor diverse KSE-uitvoeringen is pneumatische klemming van het werkstuk beschikbaar.

Hiermee kan het plaatmateriaal snel en gecontroleerd worden vastgezet en gecentreerd.

Dit kan vooral bij terugkerende productie helpen om insteltijden te verkorten en de reproduceerbaarheid van het proces te verbeteren.

Robuuste machineconstructie

De Prinzing KSE is opgebouwd rond een stabiele stalen machineconstructie.

De geleidingen en snijcomponenten zijn ontworpen voor nauwkeurige beweging en langdurig professioneel gebruik.

De zwaardere modellen binnen de KSE-serie beschikken over een aanzienlijk grotere en zwaardere constructie om hogere plaatdiktes en grotere werkstukken gecontroleerd te kunnen verwerken.

Geschikt voor enkelstuks- en serieproductie

Door de gemotoriseerde aandrijving en nauwkeurige instelmogelijkheden is de KSE geschikt voor zowel afzonderlijke werkstukken als terugkerende productie.

Bij seriematig werk kunnen eenmaal ingestelde diameters en machine-instellingen worden gebruikt om meerdere gelijkvormige onderdelen te produceren.

Dit maakt de machine interessant voor bedrijven die regelmatig ronde plaatdelen of componenten met vergelijkbare geometrie verwerken.

Belangrijkste kenmerken

• Gemotoriseerde rondschaar voor professionele plaatbewerking
• Geschikt voor het nauwkeurig uitsnijden van ronde en boogvormige plaatdelen
• Motorische aandrijving van de snijrollen
• Leverbaar in verschillende uitvoeringen en capaciteiten
• KSE 8-12-serie voor lichtere plaatbewerking
• KSE 25-100-serie voor zwaardere industriële toepassingen
• Plaatcapaciteit afhankelijk van uitvoering tot circa 10 mm staal bij 400 N/mm²
• Geschikt voor uiteenlopende rondediameters
• Verstelbare centreerinrichting voor nauwkeurige diameterinstelling
• Instelbare snijspleet
• Afhankelijk van uitvoering vaste, tweetraps of traploos regelbare werksnelheid
• Optioneel leverbaar met binnen- en buitenbördelinrichting
• Optioneel leverbaar met pneumatische werkstukklemming
• Robuuste stalen machineconstructie
• Geschikt voor enkelstuks- en serieproductie
• Voor professioneel en industrieel gebruik

Toepassing van de Prinzing KSE

De Prinzing KSE is geschikt voor metaalbewerkers, constructiebedrijven, apparatenbouwers en productiebedrijven die regelmatig ronde of boogvormige delen uit plaatmateriaal willen vervaardigen.

Typische toepassingen zijn onder andere de productie van ronde platen, deksels, flenzen, ventilatiecomponenten, tank- en apparatenbouwdelen, behuizingen en andere circulaire plaatwerkproducten.

Door de verschillende beschikbare uitvoeringen kan de KSE worden ingezet voor zowel lichte plaatbewerking als zwaardere industriële toepassingen.

De juiste Prinzing KSE selecteren

Bij het selecteren van de juiste KSE zijn onder andere de maximale plaatdikte, materiaalsterkte, gewenste rondediameter, productievolume en eventuele behoefte aan bördelen belangrijk.

Voor lichtere materialen en kleinere rondes kan een uitvoering uit de KSE 8-12-serie voldoende zijn.

Voor grotere diameters, dikkere platen en intensiever industrieel gebruik zijn uitvoeringen uit de KSE 25-100-serie beschikbaar.

Voor toepassingen waarbij uitsluitend handmatig wordt gewerkt, kan de Prinzing KS een praktisch alternatief zijn.

Bekijk ook onze andere machines voor metaalbewerking of neem contact met ons op voor advies over de juiste KSE-uitvoering en capaciteit.

Neem contact met ons op voor meer informatie over de Prinzing KSE, beschikbare modellen, opties of een vrijblijvende offerte.
