Baykal HGL

Beschrijving

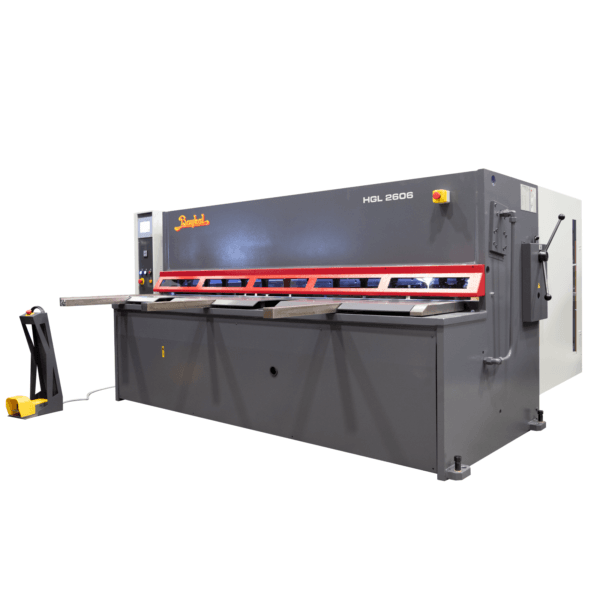

Baykal HGL hydraulische swing-beam plaatschaar

De Baykal HGL is een hydraulische swing-beam plaatschaar voor het nauwkeurig en efficiënt knippen van plaatmateriaal.

Deze machine is ontwikkeld voor bedrijven die zoeken naar een betrouwbare, compacte en functionele plaatschaar voor dagelijks gebruik binnen de plaatbewerking.

Praktische hydraulische plaatschaar

De HGL-serie wordt door Baykal omschreven als een eenvoudige en praktische swing-beam plaatschaar.

De machine combineert een robuuste hydraulische opbouw met een overzichtelijke bediening.

Hierdoor is de Baykal HGL geschikt voor uiteenlopende toepassingen binnen metaalbewerking, constructie, machinebouw, werkplaatsen en industriële productie.

Swing-beam constructie

Een belangrijk kenmerk van de Baykal HGL is de swing-beam constructie.

De bovenbalk beweegt over hoogwaardige, zelfinstellende rollagers.

Deze constructie zorgt voor een stabiele knipbeweging en draagt bij aan een betrouwbare snijkwaliteit bij het verwerken van plaatmateriaal.

Snijlengtes tot 4100 mm

De HGL-serie is leverbaar met snijlengtes van 2100 mm tot en met 4100 mm.

De beschikbare snijcapaciteiten bedragen 6 mm of 8 mm staal, afhankelijk van de gekozen uitvoering.

Hierdoor is de machine geschikt voor veelvoorkomende plaatbewerkingen waarbij staal, RVS, aluminium en andere metalen op lengte of formaat moeten worden geknipt.

De exacte capaciteit is afhankelijk van de materiaalsoort, treksterkte, plaatdikte en uitvoering.

Motorische achteraanslag

De machine is voorzien van een motorische achteraanslag met een standaardbereik van 750 mm.

Optioneel is een achteraanslag met een bereik tot 1000 mm mogelijk.

Hiermee kan het plaatmateriaal nauwkeurig worden gepositioneerd voordat het wordt geknipt.

De achteraanslag maakt herhalende knipbewerkingen eenvoudiger en helpt om maatvast en efficiënt te werken.

Voor het knippen van lengtes die groter zijn dan het bereik van de achteraanslag kan deze automatisch worden opgeklapt.

Cybelec CybTouch 8-besturing

De Baykal HGL is standaard voorzien van een Cybelec CybTouch 8-besturing.

Hiermee kunnen onder andere de gewenste knipmaat en het aantal slagen worden ingesteld.

Ook kunnen knipprogramma’s worden aangemaakt, opgeslagen en opnieuw worden gebruikt.

Dit maakt de bediening overzichtelijk en praktisch voor enkelstuks werk, kleine series en repeterende knipopdrachten.

Voetpedaalbediening

De machine kan worden bediend met een voetpedaal.

Hiermee kunnen zowel enkelvoudige als repeterende knipcycli worden uitgevoerd.

De operator houdt hierdoor beide handen beschikbaar voor het positioneren en ondersteunen van het plaatmateriaal.

Hydraulische neerhouders

De Baykal HGL is uitgerust met hydraulische neerhouders.

Deze klemmen het plaatmateriaal tijdens het knippen stevig op zijn plaats.

Dit draagt bij aan een stabiel knipproces, een nette snede en een betrouwbare maatvoering.

Slijtvaste omkeerbare messen

De messen zijn vervaardigd uit slijtvast en taai gelegeerd materiaal.

Het bovenmes heeft twee snijkanten en het ondermes vier snijkanten.

Hierdoor kunnen de messen worden gedraaid voordat vervanging nodig is, afhankelijk van het gebruik, het verwerkte materiaal en het onderhoud.

Instelbare slaglengte

Voor kortere sneden kan de slaglengte worden aangepast.

Door de slaglengte af te stemmen op de benodigde knipweg kan het aantal slagen per minuut worden verhoogd.

Hierdoor kan efficiënter worden gewerkt bij kleinere werkstukken en repeterende korte sneden.

Oplegarmen en haakse aanslag

De Baykal HGL is standaard voorzien van oplegarmen voor het ondersteunen van plaatmateriaal.

Deze oplegarmen hebben een lengte van circa 1000 mm.

Daarnaast is de machine uitgerust met een haakse aanslag met schaalverdeling van eveneens circa 1000 mm.

Hiermee kunnen platen nauwkeurig worden ondersteund en uitgelijnd voordat ze worden geknipt.

Optionele uitbreidingen

Afhankelijk van de uitvoering kan de Baykal HGL met verschillende opties worden uitgebreid.

Denk aan motorische messpleetverstelling, aanvullende oplegarmen, vingerlichtschermbeveiliging en een pneumatische hooghoudinrichting.

Ook een kleinproductlade behoort tot de mogelijkheden.

Hiermee kan de machine verder worden afgestemd op de productieomgeving en de gewenste manier van werken.

Betrouwbare plaatschaar voor dagelijks knipwerk

De Baykal HGL is een sterke keuze voor bedrijven die een praktische hydraulische plaatschaar zoeken voor betrouwbaar knipwerk.

Door de combinatie van eenvoudige bediening, een robuuste constructie, motorische achteraanslag en brede inzetbaarheid past de machine goed binnen professionele werkplaatsen en productieomgevingen.

Belangrijkste kenmerken

• Hydraulische swing-beam plaatschaar voor plaatbewerking
• Geschikt voor het nauwkeurig knippen van plaatmateriaal
• Compacte en functionele machineopbouw
• Snijlengtes van 2100 mm tot en met 4100 mm
• Snijcapaciteiten van 6 mm of 8 mm staal, afhankelijk van de uitvoering
• Swing-beam bovenbalk op hoogwaardige zelfinstellende rollagers
• Motorische achteraanslag met een standaardbereik van 750 mm
• Optionele achteraanslag met een bereik tot 1000 mm
• Achteraanslag automatisch opklapbaar
• Voetpedaalbediening voor enkelvoudige en repeterende knipcycli
• Hydraulische neerhouders voor stabiel klemmen van het plaatmateriaal
• Standaard oplegarmen met een lengte van circa 1000 mm
• Haakse aanslag met schaalverdeling van circa 1000 mm
• Slijtvaste messen van gelegeerd materiaal
• Bovenmes met twee snijkanten en ondermes met vier snijkanten
• Instelbare slaglengte voor efficiënter knippen bij korte sneden
• Cybelec CybTouch 8-besturing
• Geschikt voor staal, RVS, aluminium en andere metalen

Toepassing

De Baykal HGL is geschikt voor bedrijven die plaatmateriaal betrouwbaar, recht en efficiënt willen knippen.

Denk aan toepassingen binnen plaatbewerking, metaalbewerking, constructie, machinebouw, apparatenbouw, werkplaatsen en industriële productie.

Door de eenvoudige bediening en compacte opbouw is de HGL vooral interessant voor bedrijven die een praktische plaatschaar zoeken voor dagelijks knipwerk.

De machine kan worden ingezet voor enkelstuks werk, kleine series en repeterende knipopdrachten waarbij maatvoering en betrouwbaarheid belangrijk zijn.
