PEGAS-GONDA HERKULES

Beschrijving

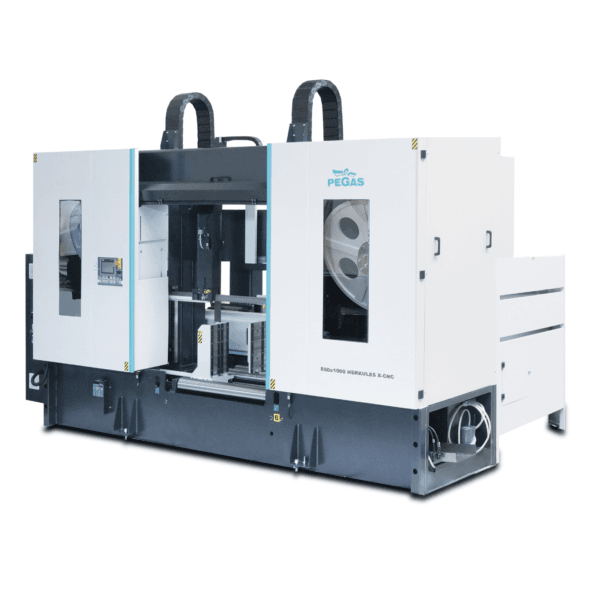

PEGAS-GONDA HERKULES dubbelkoloms bandzaagmachine

De PEGAS-GONDA HERKULES is een zware semi-automatische dubbelkoloms bandzaagmachine voor het nauwkeurig en efficiënt zagen van grote metalen werkstukken.

De machine is ontwikkeld voor rechte verticale zaagsneden en voor intensief gebruik binnen industriële productieomgevingen waar capaciteit, stabiliteit en een constante zaagkwaliteit belangrijk zijn.

Dankzij de robuuste machineconstructie is de PEGAS-GONDA HERKULES geschikt voor het zagen van grote profielen, buizen, balken en volmateriaal.

De machine kan worden ingezet voor staal, non-ferrometalen en lichte metalen. De mogelijkheden zijn afhankelijk van het gebruikte zaagblad, de gekozen zaagparameters en de materiaalsoort.

Grote zaagcapaciteit

De machine heeft een maximale zaagcapaciteit van circa 850 mm voor rond materiaal.

Voor rechthoekige werkstukken bedraagt de maximale capaciteit circa 1000 × 850 mm. Voor bundelzaagwerk wordt een maximale afmeting van ongeveer 1000 × 460 mm genoemd.

Hierdoor is de HERKULES geschikt voor zware en omvangrijke werkstukken die met kleinere bandzaagmachines niet efficiënt kunnen worden verwerkt.

Siemens-besturing

De PEGAS-GONDA HERKULES is uitgevoerd met een programmeerbare Siemens SIMATIC S7-1200 PLC.

De aandrijving van het zaagblad en de beweging van de zaagarm worden aangestuurd met Siemens-technologie. Via het gekleurde Siemens TP700 Comfort touchscreen kan de operator de belangrijkste machinefuncties controleren en instellen.

Op het bedieningsscherm worden onder andere de zaagbladsnelheid, de positie van de zaagarm en de ingestelde zaagparameters weergegeven.

De machine werkt in een semi-automatische cyclus. Nadat het materiaal is geplaatst en de instellingen zijn ingevoerd, voert de machine de zaagbeweging gecontroleerd uit.

Nauwkeurige regeling van de zaagvoeding

De zaagvoeding wordt geregeld door een combinatie van een servomotor en een hydraulische regelklep.

De operator kan de gewenste voeding in millimeter per minuut invoeren. De machine houdt deze waarde vervolgens nauwkeurig aan.

Dit ondersteunt een constante zaagbelasting en helpt om de zaagkwaliteit bij verschillende materialen en doorsneden te verbeteren.

RZP-zoneregeling

Met de RZP-zoneregeling kan de zaagcyclus in verschillende zones worden verdeeld.

Voor iedere zone kunnen afzonderlijke waarden voor de zaagvoeding en zaagbladsnelheid worden ingesteld. Deze waarden worden afgestemd op de positie van het zaagblad in het materiaal.

Hierdoor kan het zaagproces beter worden aangepast aan wisselende materiaaldoorsneden, zoals bij profielen, buizen en bundels.

ARP automatische voedingsregeling

Het ARP-systeem past de zaagvoeding automatisch aan op basis van de zaagweerstand en de toestand van het zaagblad.

Hierbij zijn verschillende instellingen mogelijk voor bimetalen en hardmetalen zaagbladen.

Bij het zagen van profielen kan de voeding bijvoorbeeld worden verhoogd wanneer het zaagblad dunne zijden doorsnijdt. Zodra een grotere materiaaldoorsnede wordt bereikt, wordt de voeding automatisch verminderd.

Robuuste dubbelkoloms constructie

De zware zaagarm is uitgevoerd als een stijve gelaste constructie en beweegt langs twee kolommen.

De kolommen zijn dicht bij de materiaalklem geplaatst om trillingen tijdens het zagen zoveel mogelijk te beperken.

De beweging van de zaagarm wordt ondersteund door vier-rijige lineaire geleidingen en twee hydraulische cilinders.

Deze constructie draagt bij aan een stabiele beweging van de zaagarm en een nauwkeurige geleiding van het zaagblad.

Schuin geplaatste zaagbladwielen

De stalen zaagbladwielen staan onder een hoek van circa 25 graden ten opzichte van het zaagvlak.

Deze constructie vermindert de benodigde verdraaiing van het zaagblad. Ook kan de zaagbladgeleiding hierdoor dicht bij de lineaire kolomgeleidingen worden geplaatst.

Dit draagt bij aan een stabiele zaagloop, minder trillingen en een hoge zaagprestatie.

Instelbare positie van de zaagarm

De positie van de zaagarm wordt bewaakt met een incrementele sensor.

De bovenste werkpositie kan via de besturing worden ingesteld. Hierdoor beweegt de arm tussen opeenvolgende zaagsneden niet onnodig hoog.

Ook de onderste eindpositie kan mechanisch en via de machinebesturing worden ingesteld.

Hydraulische materiaalklemming

Voor het betrouwbaar vastzetten van het materiaal is de PEGAS-GONDA HERKULES voorzien van een robuuste hydraulische machineklem.

De gedeelde hoofdklem klemt het materiaal zowel vóór als achter de zaagsnede. Hierdoor wordt het werkstuk stevig ondersteund en wordt beweging rondom de zaagsnede beperkt.

De klembekken bewegen over lineaire geleidingen en worden hydraulisch aangedreven.

De klemdruk kan met regelventielen worden ingesteld. Zo kan de druk worden aangepast aan de vorm en sterkte van het werkstuk.

Dit is belangrijk bij het zagen van zowel zwaar volmateriaal als kwetsbaardere profielen en buizen.

Zaagbladgeleiding

Het zaagblad wordt geleid met hardmetalen platen, geleidelagers en robuuste gietijzeren zaagbladwielen.

De geleiding is hydraulisch spelingsvrij uitgevoerd. Hierdoor wordt het zaagblad nauwkeurig ondersteund, terwijl het wisselen van het zaagblad praktisch uitvoerbaar blijft.

De positie van de beweegbare zaagbladgeleiding is gekoppeld aan de beweging van de materiaalklem.

Daardoor blijft de afstand tussen de geleiding en het werkstuk zo klein mogelijk, zonder dat de operator de geleiding steeds handmatig hoeft te verplaatsen.

Hydraulische zaagbladspanning

Het zaagblad wordt hydraulisch gespannen. De machine geeft automatisch aan of de juiste bladspanning aanwezig is.

Een elektrisch aangedreven reinigingsborstel verwijdert spanen van het zaagblad. Dit helpt om de tanden tijdens het zagen schoon te houden.

Zaagbladaandrijving en snelheid

De zaagbladaandrijving bestaat uit een planetaire tandwielkast en een driefasenmotor.

De zaagbladsnelheid is via een frequentieomvormer traploos regelbaar over een bereik van circa 15 tot 80 m/min.

Hierdoor kan de snelheid worden afgestemd op de materiaalsoort, de doorsnede en het gebruikte type zaagblad.

Koeling en spanenafvoer

Het koelsysteem voert emulsie naar de zaagbladgeleidingen en via een flexibel LocLine-systeem rechtstreeks naar de zaagsnede.

Dit ondersteunt de koeling en smering van het zaagblad en helpt bij de afvoer van spanen uit de zaagsnede.

De zware machinebasis is voorzien van een opvangruimte voor spanen en een spanentransporteur voor het automatisch afvoeren van zaagresten.

Vermogen, zaagblad en machinegewicht

De PEGAS-GONDA HERKULES heeft een geïnstalleerd vermogen van circa 11 kW.

Het zaagblad heeft een lengte van ongeveer 9490 mm, een breedte van circa 67 of 80 mm en een dikte van circa 1,6 mm.

Het machinegewicht bedraagt ongeveer 7800 kg.

Belangrijkste kenmerken

• Zware semi-automatische dubbelkoloms bandzaagmachine
• Ontwikkeld voor rechte verticale zaagsneden
• Geschikt voor industriële productieomgevingen
• Maximale zaagcapaciteit rond circa 850 mm
• Maximale zaagcapaciteit rechthoekig circa 1000 × 850 mm
• Geschikt voor bundels tot circa 1000 × 460 mm
• Programmeerbare Siemens SIMATIC S7-1200 PLC
• Bediening via Siemens TP700 Comfort touchscreen
• Semi-automatische zaagcyclus
• Nauwkeurig geregelde zaagvoeding met servomotor
• ARP-regeling op basis van zaagweerstand en bladbelasting
• RZP-zoneregeling met instelbare zaagparameters
• Zware gelaste zaagarm op twee kolommen
• Vier-rijige lineaire geleidingen met hoge belastbaarheid
• Hydraulisch aangedreven zaagarm en materiaalklemmen
• Gedeelde hoofdklem vóór en achter de zaagsnede
• Instelbare hydraulische klemdruk
• Hydraulische zaagbladspanning met automatische controle
• Traploos regelbare zaagbladsnelheid van circa 15–80 m/min
• Elektrisch aangedreven reinigingsborstel
• Koelsysteem direct naar de zaagsnede
• Geïntegreerde spanentransporteur
• Machinevermogen circa 11 kW
• Machinegewicht circa 7800 kg

Toepassing van de PEGAS-GONDA HERKULES

De PEGAS-GONDA HERKULES is geschikt voor staalhandelaren, constructiebedrijven, machinebouwers, staalbouwers en industriële productiebedrijven die grote metalen werkstukken nauwkeurig en productief willen zagen.

Typische toepassingen zijn het afkorten van zware profielen, buizen, balken, blokken en rond of rechthoekig volmateriaal.

De machine is vooral interessant voor productieomgevingen waarin regelmatig grote doorsneden worden verwerkt.

Dankzij de stabiele zaagcyclus, instelbare procesregeling en hoge mate van reproduceerbaarheid kan de machine worden ingezet voor uiteenlopende zware zaagtoepassingen.
