PEGAS-GONDA THOR

Beschrijving

PEGAS-GONDA THOR automatische dubbelkoloms bandzaagmachine

De PEGAS-GONDA THOR is een serie hoogproductieve automatische dubbelkoloms bandzaagmachines voor het nauwkeurig zagen van harde, taaie en moeilijk verspaanbare metalen.

De machines zijn ontwikkeld voor rechte verticale zaagsneden en voor gebruik binnen industriële productieomgevingen waar een hoge zaagcapaciteit, stabiliteit en reproduceerbare maatvoering vereist zijn.

De serie bestaat uit twee uitvoeringen: de THOR 4 en de grotere THOR 5.

De THOR 4 heeft een maximale zaagcapaciteit van circa 450 mm rond en 450 × 450 mm rechthoekig. De THOR 5 verwerkt materiaal tot circa 550 mm rond en 620 × 550 mm rechthoekig.

Volautomatische zaagcyclus

Beide machines zijn uitgevoerd als volledig automatische dubbelkoloms bandzaagmachines met meervoudige materiaaltoevoer.

Nadat de operator het materiaal en het gewenste zaagprogramma heeft ingesteld, verzorgt de machine zelfstandig de toevoer, positionering, klemming en zaagcyclus.

Robuuste machineconstructie

De machineconstructie is ontwikkeld voor het verwerken van hoge belastingen.

De zware gelaste zaagarm beweegt langs lineaire geleidingen op een stijve kolomconstructie. De beweging van de zaagarm wordt uitgevoerd met een servoaandrijving, kogelomloopspindel en voorgespannen moer.

Deze opbouw ondersteunt een nauwkeurige en gecontroleerde zaagvoeding.

Trillingsdemping met polymeerbeton

De holle ruimtes in de arm en kolommen zijn gevuld met polymeerbeton.

Dit materiaal absorbeert hoogfrequente trillingen en geluiden die tijdens het zagen ontstaan.

Hierdoor blijft de machine stabiel tijdens zware zaagbewerkingen en wordt de belasting van het zaagblad beperkt.

Siemens-besturing

De PEGAS-GONDA THOR is voorzien van een programmeerbare Siemens SIMATIC S7-1200 PLC.

Via het Siemens TP700 Comfort touchscreen kan de operator onder andere de zaaglengte, aantallen, zaagbladsnelheid, voedingssnelheid en materiaalhoogte instellen.

Semi-automatische en automatische modus

De machine kan zowel semi-automatisch als volledig automatisch werken.

In de semi-automatische modus gebruikt de operator de materiaaltoevoer om het werkstuk naar de juiste positie te bewegen.

Met de GTO-functie kan een gewenste positie numeriek worden ingevoerd, waarna de feeder automatisch naar deze positie beweegt.

In de automatische modus voert de machine complete zaagprogramma’s zelfstandig uit.

Binnen één programma kunnen meerdere lengtes en aantallen worden ingevoerd. Hierdoor kan één materiaalstaaf automatisch worden verwerkt tot verschillende onderdelen.

FCV-materiaaltoevoer

De automatische toevoer werkt volgens het FCV-principe: feeder, zaagsnede en hoofdklem.

Door deze opbouw kan het materiaal dicht tot aan het zaagblad worden aangevoerd en blijft het resterende eindstuk zo kort mogelijk.

Dit helpt materiaalverlies te beperken.

ATB automatische materiaalinvoer

Met het ATB-systeem wordt een nieuwe materiaalstaaf automatisch naar de juiste zaagpositie getransporteerd.

Een afzonderlijke handmatige beginzaagsnede is daardoor niet altijd noodzakelijk. Dit verlaagt de insteltijd en productiekosten.

Servo-aangedreven feeder

De feeder beweegt over lineaire geleidingen en wordt aangedreven met een servomotor en kogelomloopspindel.

De operator kan uit verschillende toevoersnelheden kiezen, afhankelijk van het gewicht van het materiaal en de gewenste positioneringsnauwkeurigheid.

Een optische sensor controleert of er materiaal in de feeder aanwezig is.

Wanneer de materiaalstaaf volledig is verwerkt, stopt de machine automatisch en wacht deze op nieuw materiaal.

RZP-zoneregeling

Voor de regeling van het zaagproces beschikt de THOR-serie over RZP.

Met RZP kan de doorsnede van het materiaal in maximaal vijf zones worden verdeeld.

Per zone kunnen afzonderlijke instellingen voor de zaagvoeding en zaagbladsnelheid worden gekozen.

ARP automatische voedingsregeling

Het ARP-systeem past de zaagvoeding automatisch aan de zaagweerstand en de toestand van het zaagblad aan.

De BIMETAL-modus is gericht op het efficiënt zagen van profielen.

De CARBIDE-modus is geschikt voor zware zaagbewerkingen in volmateriaal met hardmetalen zaagbladen.

KKR-bewaking van de zaaghaaksheid

De KKR-regeling bewaakt de haaksheid van de zaagsnede.

Wanneer het zaagblad door een te hoge voeding van de gewenste positie afwijkt, verlaagt de machine automatisch de zaagvoeding.

Zodra het blad weer correct loopt, wordt de voeding opnieuw verhoogd.

Hydraulische materiaalklemming

Het materiaal wordt hydraulisch geklemd in een robuuste hoofdklem en feederklem.

De klembekken bewegen over lineaire geleidingen en de klemdruk kan worden aangepast aan het materiaal.

Hierdoor kunnen zowel zware massieve staven als profielen betrouwbaar worden vastgezet.

Zaagbladgeleiding

De zaagbladgeleiding bestaat uit hardmetalen geleideplaten, lagers en zware gietijzeren zaagbladwielen.

Het zaagblad wordt hydraulisch in de geleidingen geklemd, waardoor speling tijdens de zaagsnede wordt beperkt.

Voor het verwisselen van het zaagblad kunnen de geleidingen hydraulisch worden geopend.

Hydraulische zaagbladspanning

Het zaagblad wordt hydraulisch gespannen.

Een druksensor bewaakt de juiste bladspanning en geeft de status weer op het bedieningsscherm.

Een elektrisch aangedreven reinigingsborstel verwijdert spanen uit de tanden van het zaagblad.

Traploos regelbare zaagbladsnelheid

De zaagbladsnelheid is traploos instelbaar via een frequentieomvormer.

De THOR 4 heeft een snelheidsbereik van circa 20 tot 150 m/min.

Bij de THOR 5 bedraagt dit circa 15 tot 150 m/min.

Koeling en spanenafvoer

Een koelsysteem voert snij-emulsie via flexibele leidingen naar de zaagbladgeleidingen en rechtstreeks naar de zaagsnede.

De machinebasis bevat een opvangruimte voor koelmiddel en spanen en is voorzien van een geïntegreerde spanenafvoer.

Belangrijkste kenmerken

• Volledig automatische dubbelkoloms bandzaagmachine
• Ontwikkeld voor harde en moeilijk verspaanbare materialen
• Geschikt voor rechte verticale zaagsneden
• Leverbaar als THOR 4 en THOR 5
• Zaagcapaciteit tot circa 450 of 550 mm rond
• Siemens SIMATIC S7-1200 PLC
• Siemens TP700 Comfort touchscreen
• Automatische en semi-automatische bedrijfsmodus
• Meervoudige automatische materiaaltoevoer
• Servo-aangedreven feeder en zaagarm
• FCV-constructie voor een kort resterend eindstuk
• ATB automatische invoer van nieuwe materiaalstaven
• ARP automatische regeling van de zaagvoeding
• RZP-zoneregeling met maximaal vijf zones
• KKR-bewaking van de zaaghaaksheid
• Hydraulische materiaal- en feederklemmen
• Hydraulische zaagbladspanning
• Hydraulisch geklemde zaagbladgeleidingen
• Trillingsdemping door polymeerbeton
• Elektrisch aangedreven zaagbladborstel
• Geïntegreerd koelsysteem en spanenafvoer

2 uitvoeringen van de PEGAS-GONDA THOR

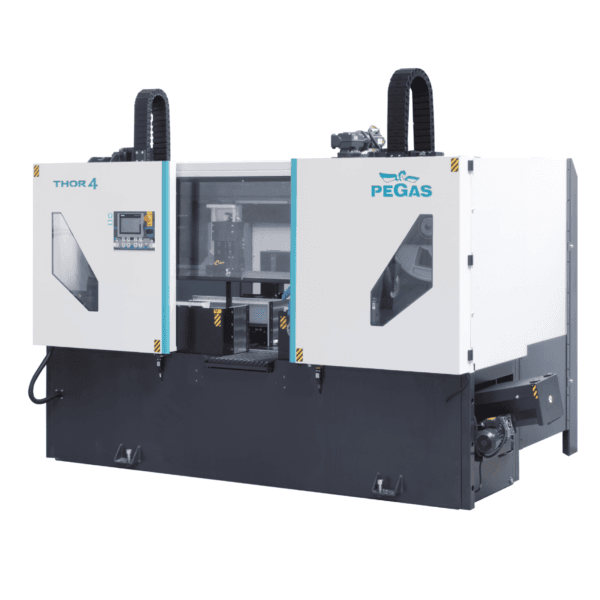

• THOR 4: zaagcapaciteit tot circa 450 mm rond of 450 × 450 mm rechthoekig, motorvermogen circa 9 kW en machinegewicht circa 6100 kg.

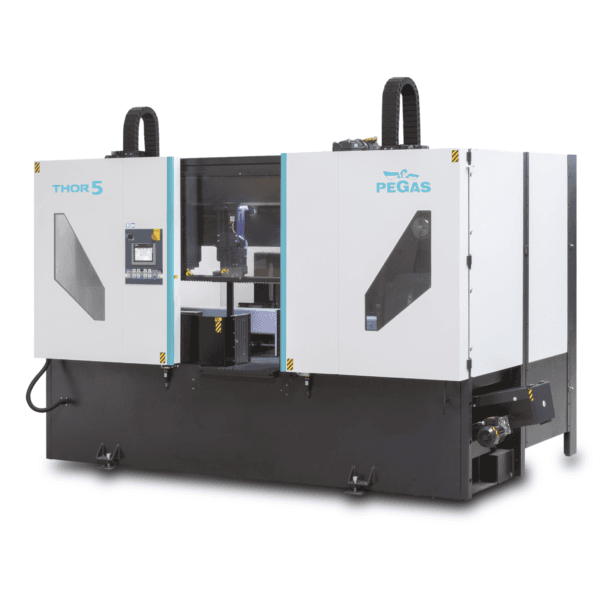

• THOR 5: zaagcapaciteit tot circa 550 mm rond of 620 × 550 mm rechthoekig, motorvermogen circa 15 kW en machinegewicht circa 7735 kg.

Toepassing van de PEGAS-GONDA THOR

De PEGAS-GONDA THOR is geschikt voor staalhandelaren, smederijen, machinebouwers, gereedschapmakers en industriële productiebedrijven die zware metalen staven en profielen automatisch willen zagen.

De serie is met name geschikt voor moeilijk verspaanbare staalsoorten, gereedschapsstaal, roestvast staal en zware massieve materialen.

Met de juiste machineconfiguratie en zaagbladen kunnen ook non-ferrometalen worden verwerkt.
