PEGAS-GONDA SHI-LR

Beschrijving

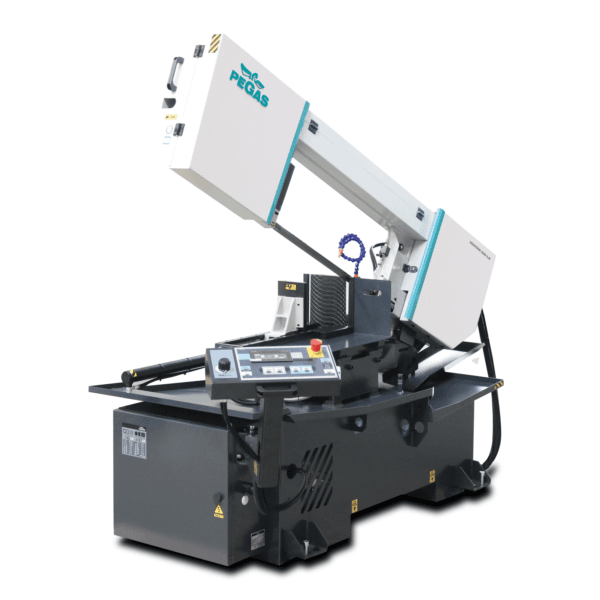

PEGAS-GONDA SHI-LR lintzaagmachine

De PEGAS-GONDA SHI-LR lintzaagmachine is een serie robuuste semi-automatische bandzaagmachines voor het nauwkeurig zagen van metalen buizen, profielen, balken en volmateriaal.

De machines combineren hydraulische bediening met een draaibare zaagarm en zijn geschikt voor zowel rechte zaagsneden als verstekzaagsneden naar links en rechts.

De SHI-LR-serie is ontwikkeld voor enkelstuks productie, kleine productieseries en werkplaatsen waar regelmatig verschillende materiaalafmetingen en zaaghoeken worden verwerkt.

Nadat het materiaal handmatig is aangevoerd en gepositioneerd, verzorgt de machine automatisch het klemmen, de neergaande zaagbeweging, het terugkeren van de zaagarm en het openen van de materiaalklem.

Vijf verschillende machinegroottes

De serie bestaat uit vijf modellen: de 230×280 SHI-LR, 260×280 SHI-LR, 300×320 SHI-LR, 360×500 SHI-LR en 460×600 SHI-LR.

Hiermee loopt de maximale ronde zaagcapaciteit van circa 230 tot 460 mm.

De juiste PEGAS-GONDA SHI-LR lintzaagmachine kan worden gekozen op basis van de materiaaldoorsnede, gewenste zaaghoek en dagelijkse productiebelasting.

Tweezijdig verstekzagen

De zaagarm kan traploos worden verdraaid voor verstekzaagsneden.

Afhankelijk van de uitvoering zijn zaaghoeken mogelijk tot circa 60 graden rechts en 45 graden links.

De grotere 360×500- en 460×600-uitvoeringen kunnen daarnaast ook tot circa 60 graden links zagen.

Hierdoor is de PEGAS-GONDA SHI-LR lintzaagmachine breed inzetbaar voor constructiewerk, frames, staalbouw en machineonderdelen.

Semi-automatische zaagcyclus

De PEGAS-GONDA SHI-LR werkt met een hydraulisch bestuurde semi-automatische cyclus.

Na het starten van de cyclus wordt het materiaal hydraulisch geklemd en beweegt de zaagarm gecontroleerd door het werkstuk.

Na afloop keert de zaagarm terug naar de ingestelde bovenste positie. Vervolgens wordt de materiaalklem automatisch geopend.

De operator hoeft het materiaal alleen handmatig aan te voeren, te positioneren en de gewenste zaaghoek in te stellen.

Hydraulisch geregelde zaagvoeding

De neergaande beweging van de zaagarm wordt uitgevoerd door een dubbelwerkende hydraulische cilinder.

De operator kan de zaagvoeding aanpassen aan de materiaalsoort, wanddikte en doorsnede.

Hierdoor kan het zaagproces worden afgestemd op zowel dunwandige profielen als zwaar volmateriaal.

Industriële besturing

Afhankelijk van de uitvoering wordt de machine aangestuurd met een industriële PLC en touchscreen.

Via het bedieningspaneel kan de operator de machinecyclus volgen en belangrijke procesinformatie controleren.

Voorbeelden zijn de zaagbladsnelheid, zaagtijd, zaagbladbelasting en aanwezige bladspanning.

BRP-belastingsbewaking

De automatische BRP-regeling bewaakt de belasting van het zaagblad.

Wanneer de ingestelde maximale belasting wordt overschreden, vermindert of onderbreekt de machine de zaagvoeding.

Dit helpt overbelasting te voorkomen en ondersteunt een langere levensduur van het zaagblad.

Robuuste gietijzeren constructie

De machineconstructie is ontworpen voor professioneel en intensief gebruik.

Belangrijke dragende componenten, zoals de zaagarm, draaitafel en materiaalklem, zijn uitgevoerd als zware gietijzeren delen.

Deze constructie zorgt voor een hoge stijfheid en helpt trillingen tijdens het zagen te absorberen.

Hierdoor blijft de PEGAS-GONDA SHI-LR lintzaagmachine stabiel tijdens zowel rechte als schuine zaagsneden.

Schuin geplaatste zaagarm

De zaagarm staat bij de kleinere uitvoeringen onder een hoek ten opzichte van het machinebed.

Hierdoor grijpt het zaagblad geleidelijker in het materiaal en wordt de belasting beter over de zaagtanden verdeeld.

Deze constructie is vooral gunstig bij het zagen van profielen, kokers en buizen.

Hydraulische materiaalklemming

Het werkstuk wordt hydraulisch geklemd in een robuuste materiaalklem.

De klembekken houden het materiaal stevig vast tijdens rechte en schuine zaagsneden.

Afhankelijk van de ingestelde zaaghoek beweegt de klem mee om het werkstuk zo dicht mogelijk bij de zaagsnede te ondersteunen.

Zaagbladgeleiding

Het zaagblad wordt geleid door hardmetalen geleideplaten en lagers.

De verstelbare zaagbladgeleiding kan dicht bij het werkstuk worden geplaatst.

Hierdoor blijft het vrije deel van het zaagblad beperkt, worden trillingen verminderd en wordt een rechte zaagsnede ondersteund.

Traploos regelbare zaagbladsnelheid

De zaagbladsnelheid is traploos regelbaar van circa 20 tot 100 m/min.

Daardoor kan de snelheid worden aangepast aan verschillende materiaalsoorten, doorsneden en zaagbladen.

De zaagbladaandrijving loopt afhankelijk van het model op van circa 1,5 tot 4,0 kW.

Geschikte materialen

De machines zijn geschikt voor het zagen van constructiestaal, roestvast staal en gereedschapsstaal.

Met het juiste zaagblad en de juiste machine-instellingen kunnen ook non-ferrometalen en lichte metalen worden verwerkt.

De PEGAS-GONDA SHI-LR lintzaagmachine kan daarmee worden ingezet voor uiteenlopende materialen en toepassingen.

Koeling en zaagbladreiniging

Een koelsysteem voert snij-emulsie naar de zaagbladgeleidingen en rechtstreeks naar de zaagzone.

Dit ondersteunt de koeling en smering van het zaagblad en helpt bij het afvoeren van spanen.

Een reinigingsborstel verwijdert spanen uit de tanden van het zaagblad en helpt een betrouwbare zaagwerking te behouden.

Belangrijkste kenmerken

• Semi-automatische hydraulische bandzaagmachine
• Voor rechte en tweezijdige verstekzaagsneden
• Geschikt voor buizen, profielen, balken en volmateriaal
• Leverbaar in vijf verschillende machinegroottes
• Ronde zaagcapaciteit van circa 230 tot 460 mm
• Verstekbereik tot circa 60 graden rechts
• Verstekbereik tot circa 45 of 60 graden links, afhankelijk van de uitvoering
• Automatische klem-, zaag- en retourcyclus
• Hydraulische materiaalklemming
• Hydraulisch geregelde zaagvoeding
• BRP-bewaking van de zaagbladbelasting
• Robuuste gietijzeren machinecomponenten
• Traploos regelbare zaagbladsnelheid van circa 20–100 m/min
• Hardmetalen zaagbladgeleidingen
• Koelsysteem direct naar de zaagzone
• Geschikt voor enkelstuks en kleine productieseries

5 uitvoeringen van de PEGAS-GONDA SHI-LR

• 230×280 SHI-LR: ronde capaciteit tot circa 230 mm en een zaagbladaandrijving van circa 1,5 kW.
• 260×280 SHI-LR: ronde capaciteit tot circa 255 mm en een zaagbladaandrijving van circa 1,5 kW.
• 300×320 SHI-LR: ronde capaciteit tot circa 300 mm en een zaagbladaandrijving van circa 2,4 kW.
• 360×500 SHI-LR: ronde capaciteit tot circa 360 mm en een zaagbladaandrijving van circa 3,0 kW.
• 460×600 SHI-LR: ronde capaciteit tot circa 460 mm en een zaagbladaandrijving van circa 4,0 kW.

Toepassing van de PEGAS-GONDA SHI-LR lintzaagmachine

De PEGAS-GONDA SHI-LR lintzaagmachine is geschikt voor constructiebedrijven, machinebouwers, metaalbewerkers en staalbouwers die regelmatig rechte en schuine onderdelen moeten zagen.

Typische toepassingen zijn het afkorten van buizen, kokers, balken, profielen en massieve staven.

Door de keuze uit vijf formaten kan de serie worden ingezet voor zowel relatief compacte werkstukken als zware industriële profielen.

De semi-automatische bediening is vooral praktisch bij wisselende producten, verschillende zaaghoeken en kleine tot middelgrote series.
