PEGAS-GONDA HORIZONT

Beschrijving

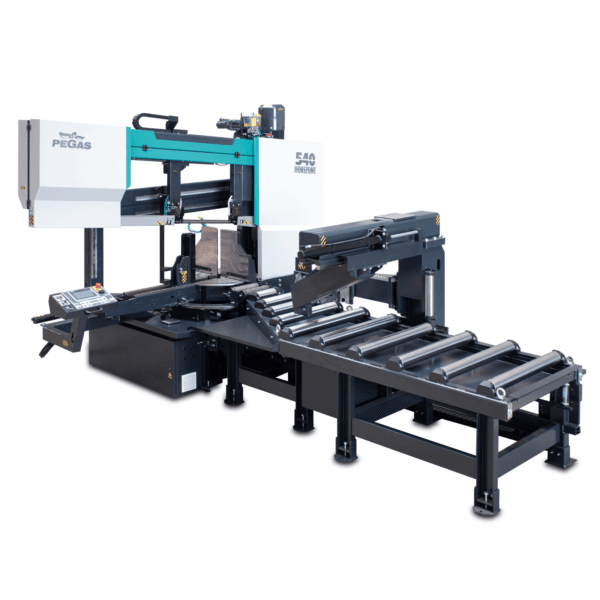

PEGAS-GONDA HORIZONT lintzaagmachine

De PEGAS-GONDA HORIZONT lintzaagmachine is een complete serie dubbelkoloms bandzaagmachines voor het nauwkeurig en efficiënt zagen van metalen profielen, buizen, balken en volmateriaal.

De machines zijn ontwikkeld voor professionele metaalbewerking en industriële serieproductie, waarbij stabiliteit, herhaalbaarheid en een hoge zaagcapaciteit centraal staan.

Een belangrijk kenmerk van de HORIZONT-serie is de mogelijkheid om zowel rechte als verstekzaagsneden uit te voeren.

Het materiaal blijft daarbij in positie, terwijl de zaageenheid en draaitafel naar de gewenste hoek worden ingesteld. Hierdoor is de PEGAS-GONDA HORIZONT lintzaagmachine geschikt voor uiteenlopende toepassingen binnen staalbouw, constructie, machinebouw en industriële productie.

Verschillende zaagcapaciteiten

De serie bestaat uit verschillende machinegroottes en uitvoeringen.

Afhankelijk van het model zijn zaagcapaciteiten mogelijk van circa 440 mm tot ruim 600 mm rond. Voor rechthoekige werkstukken zijn eveneens verschillende maximale afmetingen beschikbaar.

Hierdoor kan de juiste uitvoering worden gekozen op basis van het materiaaltype, de doorsnede en de gewenste productiecapaciteit.

Semi-automatische en automatische uitvoeringen

De PEGAS-GONDA HORIZONT is leverbaar in zowel semi-automatische als automatische uitvoeringen.

De semi-automatische modellen zijn geschikt voor werkplaatsen en productiebedrijven waar de operator het materiaal handmatig positioneert. De machine voert vervolgens de ingestelde zaagcyclus uit.

De automatische uitvoeringen beschikken over een programmeerbare materiaaltoevoer waarmee meerdere werkstukken of verschillende lengtes achter elkaar kunnen worden gezaagd.

Binnen de serie komen verschillende uitvoeringsnamen voor, waaronder SHI, X, A-CNC en X-CNC.

De X- en X-CNC-uitvoeringen maken gebruik van Siemens-besturing. Andere uitvoeringen kunnen afhankelijk van model en configuratie met een andere industriële besturing worden geleverd.

Programmeerbare CNC-besturing

De automatische HORIZONT-uitvoeringen kunnen worden voorzien van een programmeerbare CNC-besturing.

Hiermee kan de operator onder andere zaaglengtes, aantallen, zaagbladsnelheid en voedingswaarden invoeren.

Meerdere programma’s kunnen worden opgeslagen. Hierdoor kunnen terugkerende zaagopdrachten snel en reproduceerbaar worden uitgevoerd.

Automatische materiaaltoevoer

De materiaaltoevoer werkt met een robuuste feeder die over lineaire geleidingen beweegt.

Afhankelijk van de uitvoering kan een invoerslag tot circa 2000 mm worden gebruikt. Langere werkstukken kunnen door middel van meervoudige voeding automatisch worden gepositioneerd.

Dit maakt de PEGAS-GONDA HORIZONT lintzaagmachine geschikt voor het seriematig zagen van lange profielen, balken en staven.

Servo-aangestuurde positionering

Voor nauwkeurige positionering wordt de materiaaltoevoer aangestuurd met een servomotor, kogelomloopspindel en industriële aandrijving.

Hierdoor worden versnelling, vertraging en eindpositie gecontroleerd uitgevoerd.

De operator kan verschillende voedingssnelheden kiezen op basis van het materiaalgewicht en de gewenste positioneringsnauwkeurigheid.

Robuuste dubbelkoloms constructie

De zaagarm van de HORIZONT-serie is uitgevoerd als een stijve dubbelkoloms constructie.

De arm beweegt over lineaire geleidingen en wordt, afhankelijk van de uitvoering, aangedreven door hydrauliek of een combinatie van een servomotor en kogelomloopspindel.

Deze constructie zorgt voor een stabiele beweging en ondersteunt nauwkeurige zaagsneden bij grote en zware werkstukken.

Zaagbladgeleiding

De zaagbladgeleiding bestaat uit hardmetalen geleideplaten, lagers en robuuste gietijzeren zaagbladwielen.

De verstelbare geleiding blijft zo dicht mogelijk bij het werkstuk. Hierdoor blijft het vrije deel van het zaagblad beperkt en worden trillingen tijdens het zagen verminderd.

Afhankelijk van de uitvoering staat het zaagblad onder een lichte hoek ten opzichte van het materiaal.

Dit verbetert het aangrijpen van het zaagblad bij profielen en bundels en ondersteunt een efficiënte spaanafvoer.

Traploos regelbare zaagbladsnelheid

Afhankelijk van de gekozen uitvoering is de zaagbladsnelheid traploos regelbaar tot circa 150 m/min.

Hierdoor kan de PEGAS-GONDA HORIZONT lintzaagmachine worden afgestemd op verschillende materiaalsoorten.

Voorbeelden zijn constructiestaal, roestvast staal, gereedschapsstaal en non-ferrometalen, in combinatie met het juiste zaagblad en de juiste procesinstellingen.

RZP-zoneregeling

Voor automatische procesbewaking kunnen systemen zoals RZP worden toegepast.

Met RZP kan de zaagcyclus in meerdere zones worden verdeeld.

Voor iedere zone kunnen afzonderlijke waarden voor de zaagbladsnelheid en zaagvoeding worden ingesteld.

ARP automatische voedingsregeling

Het ARP-systeem past de zaagvoeding automatisch aan op basis van de zaagweerstand en de belasting van het zaagblad.

Hierdoor kan de machine sneller zagen bij kleinere materiaaldoorsneden en automatisch vertragen wanneer de zaagbelasting toeneemt.

Deze regeling ondersteunt een gelijkmatige zaagcyclus en helpt de belasting van het zaagblad te beperken.

Rechte en verstekzaagsneden

Het versteksysteem maakt gebruik van een robuuste draaitafel.

De hoek kan handmatig of automatisch worden ingesteld, afhankelijk van de gekozen uitvoering.

Bij de standaardmodellen zijn verstekzaagsneden tot circa 60 graden naar beide zijden mogelijk.

De gespiegelde X-CNC-M-uitvoering heeft door de aangepaste materiaalstroom een afwijkend verstekbereik.

Dankzij dit flexibele versteksysteem kan de PEGAS-GONDA HORIZONT lintzaagmachine worden ingezet voor uiteenlopende constructieprofielen en samengestelde werkstukken.

Hydraulische materiaalklemming

De machine is voorzien van hydraulische materiaalklemmen voor het veilig fixeren van het werkstuk.

De gedeelde hoofdklem houdt het materiaal vóór en achter de zaagsnede vast.

De klemdruk kan worden aangepast aan het type materiaal. Hierdoor kunnen zowel zwaar volmateriaal als kwetsbaardere profielen gecontroleerd worden opgespannen.

Koeling, veiligheid en spanenafvoer

Voor een veilige en schone werkomgeving kunnen de machines worden uitgerust met afschermingen, optische beveiliging en werkverlichting.

Een koelsysteem brengt snij-emulsie naar de zaagbladgeleidingen en rechtstreeks naar de zaagsnede.

Daarnaast zijn voorzieningen beschikbaar voor het opvangen en afvoeren van koelmiddel en spanen.

Uitbreidingsmogelijkheden

De HORIZONT-serie is leverbaar met verschillende opties.

Voorbeelden zijn rollenbanen, spanentransporteurs, aangedreven zaagbladborstels en aanvullende materiaalondersteuning.

Hiermee kan de PEGAS-GONDA HORIZONT lintzaagmachine verder worden afgestemd op de gewenste materiaalstroom, productiecapaciteit en werkomgeving.

Belangrijkste kenmerken

• Complete serie dubbelkoloms bandzaagmachines
• Geschikt voor rechte en verstekzaagsneden
• Voor het zagen van profielen, buizen, balken en volmateriaal
• Leverbaar in semi-automatische en automatische uitvoeringen
• Beschikbare varianten zoals SHI, X, A-CNC en X-CNC
• Zaagcapaciteiten van circa 440 mm tot ruim 600 mm rond
• Verstekbereik tot circa 60 graden naar beide zijden, afhankelijk van de uitvoering
• Robuuste dubbelkoloms machineconstructie
• Stijve zaagarm met lineaire geleidingen
• Automatische materiaaltoevoer beschikbaar
• Meervoudige invoer voor lange werkstukken
• Programmeerbare CNC-besturing afhankelijk van de uitvoering
• Mogelijkheid om meerdere zaagprogramma’s op te slaan
• Servo-aangestuurde materiaaltoevoer
• Hydraulische materiaalklemmen
• Gedeelde hoofdklem vóór en achter de zaagsnede
• Traploos regelbare zaagbladsnelheid
• ARP- en RZP-procesregeling beschikbaar
• Automatische hoekinstelling afhankelijk van de uitvoering
• Zaagbladgeleiding met hardmetalen platen en lagers
• Koelsysteem direct naar de zaagsnede
• Geschikt voor industriële serieproductie

Beschikbare uitvoeringen

• HORIZONT SHI: semi-automatische uitvoering met hydraulisch aangestuurde zaagcyclus.
• HORIZONT X: semi-automatische uitvoering met geavanceerde Siemens-besturing en procesregeling.
• HORIZONT A-CNC: automatische uitvoering met programmeerbare materiaaltoevoer voor serieproductie.
• HORIZONT X-CNC: volledig automatische uitvoering met Siemens CNC-besturing, servogestuurde invoer en automatische verstekinstelling.
• HORIZONT X-CNC-M: gespiegelde uitvoering waarbij de materiaaltoevoer aan de tegenovergestelde zijde is geplaatst.

Toepassing van de PEGAS-GONDA HORIZONT lintzaagmachine

De PEGAS-GONDA HORIZONT lintzaagmachine is geschikt voor staalbouwers, constructiebedrijven, machinebouwers, staalhandelaren en industriële productiebedrijven die zowel rechte als verstekzaagsneden willen uitvoeren.

Typische toepassingen zijn het afkorten van profielen, buizen, balken, kokers en rond of rechthoekig volmateriaal.

De serie is vooral interessant voor bedrijven die verschillende materiaalafmetingen verwerken en behoefte hebben aan een robuuste bandzaagmachine met een flexibel verstekbereik.

Voor hogere productieaantallen kunnen de automatische uitvoeringen worden ingezet met programmeerbare materiaaltoevoer en automatische hoekinstelling.
