PEGAS-GONDA 340 KATANA

Beschrijving

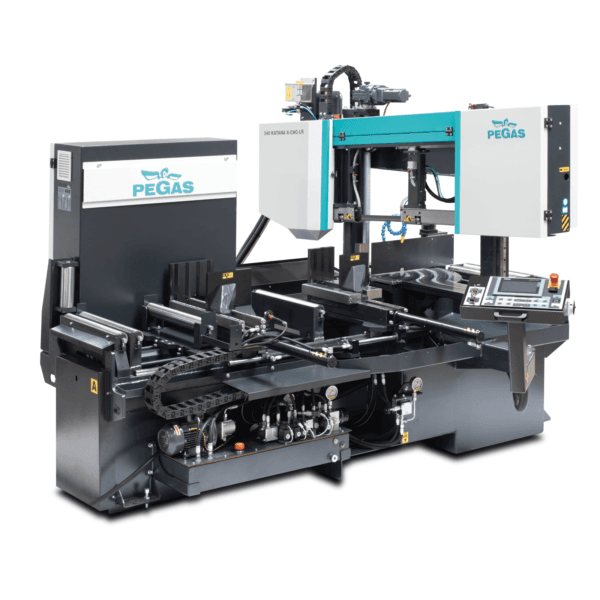

PEGAS-GONDA 340 KATANA lintzaagmachine

De PEGAS-GONDA 340 KATANA lintzaagmachine is een volledig automatische dubbelkoloms bandzaagmachine voor het productief zagen van metalen profielen, buizen en volmateriaal.

De machine is ontwikkeld voor rechte zaagsneden en automatisch ingestelde verstekzaagsneden binnen constructiebedrijven, staalbouw, machinebouw en industriële productie.

Door de combinatie van automatische materiaaltoevoer, programmeerbare hoekinstelling en nauwkeurig geregelde zaagbewegingen kan de PEGAS-GONDA 340 KATANA verschillende lengtes en hoeken zelfstandig achter elkaar verwerken.

Hierdoor is de machine bijzonder geschikt voor terugkerende producten, seriematig zaagwerk en constructies waarin meerdere verstekhoeken voorkomen.

Zaagcapaciteit van de PEGAS-GONDA 340 KATANA

De maximale zaagcapaciteit bedraagt circa 350 mm voor rond materiaal en circa 500 × 340 mm voor rechthoekige werkstukken bij een rechte zaagsnede.

Bij verstekzagen verandert de beschikbare capaciteit afhankelijk van de ingestelde hoek.

De PEGAS-GONDA 340 KATANA lintzaagmachine kan automatisch zagen van 0 tot 60 graden naar rechts en van 0 tot 45 graden naar links.

Automatische hoekverstelling

De automatische hoekverstelling maakt onderdeel uit van het ingestelde zaagprogramma.

De draaitafel en zaagarm worden via een tandwieloverbrenging en elektromotor naar de geprogrammeerde positie bewogen.

De ingestelde hoek wordt met een sensor gemeten en op het digitale bedieningsscherm weergegeven.

Hierdoor kunnen verschillende rechte en schuine zaagsneden binnen één automatisch programma worden uitgevoerd.

Automatische materiaaltoevoer

Voor het automatisch positioneren van materiaal is de machine voorzien van een stevige invoerwagen met een voedingsslag van circa 970 mm.

Langere producten kunnen door meerdere opeenvolgende invoerbewegingen automatisch naar de zaagzone worden verplaatst.

Hierdoor kunnen ook lange staven, buizen en profielen seriematig worden verwerkt.

Nauwkeurige positionering

De invoerwagen beweegt over voorgespannen lineaire geleidingen en wordt aangedreven via een elektromotor, frequentieomvormer en kogelomloopspindel.

Een encoder bewaakt voortdurend de positie van de invoerwagen.

Voor het nauwkeurig bereiken van de ingestelde lengte kan de machine automatisch vertragen en de laatste positionering met een lagere snelheid uitvoeren.

Siemens-besturing

De Siemens SIMATIC S7-1200 PLC bestuurt de zaagbladaandrijving, zaagarm, materiaaltoevoer en automatische hoekinstelling.

Via het kleuren-touchscreen van de Siemens TP700 Comfort kan de operator onder andere zaaglengtes, aantallen, hoeken, zaagbladsnelheid en zaagvoeding instellen.

De overzichtelijke besturing ondersteunt het snel programmeren van zowel enkelstuks werk als terugkerende series.

Semi-automatische bedrijfsmodus

De PEGAS-GONDA 340 KATANA kan zowel semi-automatisch als volledig automatisch werken.

In de semi-automatische modus gebruikt de operator de invoerwagen om het materiaal exact te positioneren.

De machine voert daarna de ingestelde zaagcyclus gecontroleerd uit.

Deze werkwijze is praktisch voor enkelstuks werk, nieuwe producten en afwijkende zaaglengtes.

Volautomatische zaagprogramma’s

In de automatische modus voert de PEGAS-GONDA 340 KATANA lintzaagmachine een compleet zaagprogramma zelfstandig uit.

Er kunnen tot circa 200 programma’s worden opgeslagen.

Binnen één programma kunnen meerdere regels met verschillende lengtes, aantallen en verstekhoeken worden ingevoerd.

Hierdoor kan één lange materiaalstaaf automatisch worden verwerkt tot verschillende onderdelen.

Wanneer tijdens een automatisch programma korte delen met verstekhoeken worden gezaagd, kan de machine de cyclus onderbreken.

De operator kan het afgezaagde product vervolgens veilig verwijderen. Na bevestiging op het bedieningspaneel wordt het automatische programma voortgezet.

Servo-aangestuurde zaagvoeding

De zaagvoeding wordt aangestuurd door een servomotor en kogelomloopspindel.

De operator voert de gewenste voeding in millimeter per minuut in, waarna de machine deze waarde gecontroleerd aanhoudt.

Dit helpt om een constante zaagbelasting en reproduceerbare zaagkwaliteit te realiseren.

RZP-zoneregeling

Voor verdere procesoptimalisatie beschikt de machine over RZP-zoneregeling.

Met RZP kan de doorsnede van het werkstuk in maximaal vijf zones worden verdeeld.

Per zone kunnen afzonderlijke waarden voor de zaagvoeding en zaagbladsnelheid worden ingesteld.

Hierdoor kan het zaagproces nauwkeurig worden aangepast aan wisselende materiaaldoorsneden.

ARP automatische voedingsregeling

Het ARP-systeem past de zaagvoeding automatisch aan de zaagweerstand en de belasting van het zaagblad aan.

Bij profielen kan de voeding bijvoorbeeld worden verhoogd wanneer het zaagblad dunne wanden doorsnijdt.

Zodra een grotere materiaaldoorsnede wordt bereikt, verlaagt de machine de voeding automatisch.

Dit ondersteunt een efficiënte spaanafvoer en helpt overbelasting van het zaagblad te voorkomen.

Robuuste dubbelkoloms constructie

De zware gelaste zaagarm beweegt langs twee kolommen met vier-rijige lineaire geleidingen.

De beweging wordt uitgevoerd met een kogelomloopspindel.

Deze dubbelkoloms constructie geeft de zaagarm een hoge stijfheid en ondersteunt nauwkeurige zaagsneden bij zowel rechte als schuine hoeken.

Dankzij deze stabiele opbouw is de PEGAS-GONDA 340 KATANA lintzaagmachine geschikt voor intensieve industriële zaagtoepassingen.

Schuin geplaatst zaagblad

Het zaagblad staat circa 4 graden schuin ten opzichte van het klembed.

Deze stand is gunstig bij het zagen van profielen en helpt om het materiaal geleidelijk aan te snijden.

Het zaagblad wordt geleid door hardmetalen geleideplaten, lagers en robuuste gietijzeren zaagbladwielen.

Hydraulische materiaalklemming

De materiaalklemmen worden hydraulisch bediend.

De hoofdklem kan zich bij een linker verstekzaagsnede van het zaagblad verwijderen, zodat voldoende ruimte ontstaat voor het draaien van de zaagarm.

De klemdruk is instelbaar en kan worden aangepast aan zware volle materialen, buizen en profielen.

Robuuste invoerklem

De invoerklem is uitgevoerd als een stevige gelaste constructie met een gegoten klembek.

Door de zwevende verbinding tussen invoerwagen en machinebasis kunnen kleine afwijkingen of krommingen in het materiaal beter worden opgevangen.

Hierdoor blijft het materiaal tijdens de automatische toevoer betrouwbaar geklemd en ondersteund.

Automatische materiaalherkenning

Een optische sensor controleert of er materiaal in de invoerwagen aanwezig is.

Wanneer het materiaal volledig is verwerkt, stopt de machine de toevoer en wacht zij op het plaatsen van een nieuwe staaf.

Rollen en ondersteuningscilinders begeleiden het materiaal tijdens het invoeren en positioneren.

Traploos regelbare zaagbladsnelheid

De zaagbladsnelheid is traploos regelbaar van circa 20 tot 100 m/min.

Hierdoor kan de snelheid worden afgestemd op de materiaalsoort, materiaaldoorsnede en het toegepaste zaagblad.

De zaagbladaandrijving heeft een vermogen van circa 3 kW.

Zaagblad en bladspanning

Het toegepaste zaagblad heeft een afmeting van circa 4780 × 34 × 1,1 mm.

Het blad wordt hydraulisch gespannen en de juiste spanning wordt automatisch bewaakt.

Een reinigingsborstel verwijdert spanen van het zaagblad en helpt de tanden tijdens het zagen schoon te houden.

Koeling en spanenopvang

Koelemulsie wordt naar de zaagbladgeleidingen en rechtstreeks naar de zaagsnede gevoerd.

Dit ondersteunt de koeling en smering van het zaagblad en helpt bij het afvoeren van spanen.

De zware machinebasis vangt koelmiddel en spanen op en is geschikt voor verplaatsing met een kraan of heftruck.

De PEGAS-GONDA 340 KATANA heeft een machinegewicht van circa 2150 kg.

Belangrijkste kenmerken

• Volledig automatische dubbelkoloms bandzaagmachine
• Geschikt voor rechte en automatisch ingestelde verstekzaagsneden
• Verstekbereik van 0–60 graden rechts en 0–45 graden links
• Maximale capaciteit rond circa 350 mm
• Maximale capaciteit rechthoekig circa 500 × 340 mm
• Geschikt voor bundels tot circa 500 × 180 mm
• Automatische materiaaltoevoer met een slag van circa 970 mm
• Meervoudige toevoer voor lange materiaalstaven
• Programmeerbare Siemens SIMATIC S7-1200 PLC
• Siemens TP700 Comfort touchscreen
• Tot circa 200 zaagprogramma’s programmeerbaar
• Meerdere lengtes, aantallen en hoeken binnen één programma
• Semi-automatische en volledig automatische bedrijfsmodus
• Automatische hoekinstelling als onderdeel van het zaagprogramma
• Servo-aangestuurde zaagvoeding via kogelomloopspindel
• RZP-zoneregeling met maximaal vijf zaagzones
• ARP automatische regeling van de zaagvoeding
• Robuuste dubbelkoloms zaagarmconstructie
• Hydraulische materiaal- en invoerklemmen
• Instelbare hydraulische klemdruk
• Traploos regelbare zaagbladsnelheid van circa 20–100 m/min
• Zaagbladaandrijving van circa 3 kW
• Zaagbladafmeting circa 4780 × 34 × 1,1 mm
• Hydraulische zaagbladspanning met automatische bewaking
• Koelsysteem direct naar de zaagsnede
• Machinegewicht circa 2150 kg

Zaagcapaciteit

• Rechte zaagsnede: tot circa 350 mm rond of 500 × 340 mm rechthoekig
• 45 graden rechts: tot circa 350 mm rond of 380 × 340 mm rechthoekig
• 60 graden rechts: tot circa 230 mm rond of 220 × 340 mm rechthoekig
• 45 graden links: tot circa 350 mm rond of 220 × 340 mm rechthoekig
• Bundelzagen: tot circa 500 × 180 mm, afhankelijk van materiaal en configuratie

Toepassing van de PEGAS-GONDA 340 KATANA lintzaagmachine

De PEGAS-GONDA 340 KATANA lintzaagmachine is geschikt voor staalbouwers, constructiebedrijven, machinebouwers en industriële productiebedrijven die metalen profielen, buizen en volmateriaal automatisch op lengte en onder verstek willen zagen.

De machine is bijzonder interessant voor de productie van frames, staalconstructies, bordessen, leuningen, machineframes en andere samenstellingen waarin verschillende zaaglengtes en hoeken voorkomen.

Dankzij de programmeerbare toevoer en automatische hoekverstelling kunnen complete series met minder handmatige tussenstappen worden geproduceerd.
