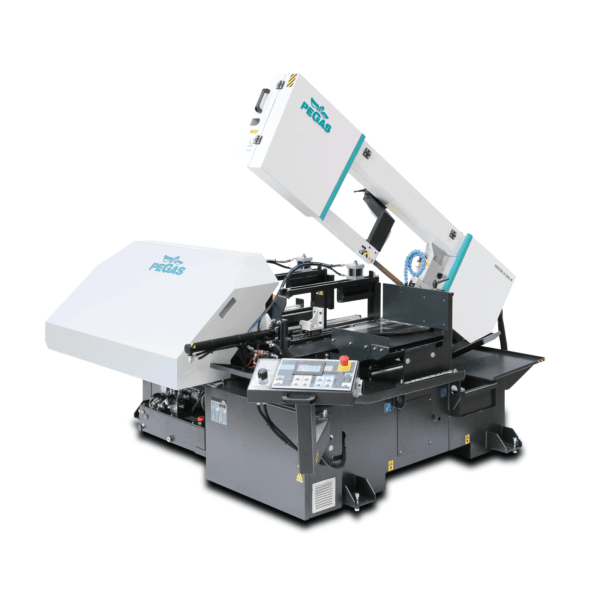

PEGAS-GONDA A-CNC-R lintzaagmachine

De PEGAS-GONDA A-CNC-R lintzaagmachine is een automatische hydraulische bandzaagmachine voor het nauwkeurig en efficiënt zagen van metalen buizen, profielen en volmateriaal.

De machine is ontwikkeld voor bedrijven die regelmatig meerdere onderdelen op dezelfde lengte produceren en daarbij zowel rechte als schuine zaagsneden willen uitvoeren.

De combinatie van automatische materiaaltoevoer, hydraulische klemming en programmeerbare besturing maakt de PEGAS-GONDA A-CNC-R geschikt voor terugkerend zaagwerk en kleine tot middelgrote productieseries.

Nadat de gewenste lengte en het aantal onderdelen zijn ingevoerd, verzorgt de machine de materiaaltoevoer en de daaropvolgende zaagcycli automatisch.

Zaagcapaciteit

Bij een rechte zaagsnede bedraagt de maximale capaciteit circa 230 mm voor rond materiaal.

Voor rechthoekige werkstukken bedraagt de maximale zaagcapaciteit circa 280 × 200 mm.

Hierdoor kan de PEGAS-GONDA A-CNC-R lintzaagmachine uiteenlopende buizen, kokers, staven en constructieprofielen verwerken.

Rechte en schuine zaagsneden

Naast rechte zaagsneden kan de zaagarm handmatig naar rechts worden gedraaid voor verstekzaagsneden.

In de automatische bedrijfsmodus kan de machine worden gebruikt voor hoeken van 0 tot 45 graden rechts.

In de semi-automatische modus kan de zaagarm verder worden gedraaid tot maximaal 60 graden rechts.

Handmatige hoekinstelling

De hoek wordt handmatig ingesteld door de draaitafel en zaagarm naar de gewenste positie te bewegen.

De tafel wordt vervolgens met een excentrische hendel vastgezet.

De ingestelde hoek wordt met een sensor gemeten en op het bedieningsscherm weergegeven.

Mitsubishi-besturing

De machine is uitgevoerd met een programmeerbare Mitsubishi FX5U PLC.

Via het kleuren-touchscreen van de Mitsubishi GT2104 kan de operator de belangrijkste zaaginstellingen invoeren en controleren.

Het scherm toont onder andere de zaagbladsnelheid, ingestelde lengte, aantallen en relevante procesparameters.

Programmeerbare zaagopdrachten

Voor regelmatig terugkerende opdrachten kunnen maximaal circa 15 verschillende programma’s worden opgeslagen.

Hierdoor hoeven veelgebruikte zaaglengtes en aantallen niet bij iedere nieuwe opdracht opnieuw te worden ingevoerd.

Dit maakt de PEGAS-GONDA A-CNC-R lintzaagmachine geschikt voor bedrijven die regelmatig dezelfde onderdelen produceren.

Automatische en semi-automatische modus

De PEGAS-GONDA A-CNC-R kan zowel automatisch als semi-automatisch worden bediend.

De automatische modus is bedoeld voor serieproductie waarbij meerdere stukken achter elkaar op dezelfde ingestelde lengte worden gezaagd.

De semi-automatische modus kan worden gebruikt voor enkelstuks werk, afwijkende producten en verstekzaagsneden tot 60 graden.

Normale en incrementele materiaaltoevoer

De materiaaltoevoer kan op twee manieren worden ingesteld: normaal of incrementeel.

Bij normale toevoer wordt het materiaal direct naar de geprogrammeerde positie verplaatst.

Met incrementele toevoer kan het materiaal in meerdere stappen worden gepositioneerd.

Automatische materiaaltoevoer

De maximale slag van de automatische materiaaltoevoer bedraagt circa 500 mm per beweging.

Voor langere zaaglengtes kan de machine meerdere toevoerbewegingen achter elkaar uitvoeren.

Hierdoor kunnen ook onderdelen worden geproduceerd die langer zijn dan één enkele voedingsslag.

Nauwkeurige materiaalpositionering

De zware toevoerwagen wordt hydraulisch verplaatst en beweegt over nauwkeurig afgewerkte geleidestangen.

De positie wordt gemeten met een elektromagnetische sensor en een magnetische meetband.

Bij het bereiken van de eindpositie vermindert de machine automatisch de snelheid om het materiaal nauwkeurig te positioneren.

Zwevende invoerklem

De invoerklem is zwevend in de toevoerwagen gemonteerd.

Hierdoor kan de klem kleine oneffenheden en maatverschillen in het aangevoerde materiaal opvangen.

Dit helpt overmatige slijtage van de toevoerconstructie te beperken en ondersteunt een betrouwbare materiaalpositionering.

Automatische materiaalherkenning

Een optische sensor controleert of er materiaal in de toevoer aanwezig is.

Wanneer de materiaalstaaf volledig is verwerkt, stopt de machine de toevoercyclus.

De PEGAS-GONDA A-CNC-R lintzaagmachine wacht vervolgens totdat nieuw materiaal is geplaatst.

Automatische zaagcyclus

Tijdens de automatische cyclus wordt het materiaal eerst hydraulisch in de hoofdklem vastgezet.

De toevoerwagen beweegt vervolgens naar de berekende positie.

Na de zaagsnede gaat de arm omhoog, wordt het materiaal opnieuw vastgeklemd en wordt de volgende lengte naar de zaagpositie gevoerd.

De operator hoeft tijdens een normale automatische productiecyclus voornamelijk het afgezaagde product te verwijderen en nieuw basismateriaal aan te voeren.

Hierdoor worden handmatige tussenstappen verminderd en kan een constante productie worden gerealiseerd.

Robuuste gietijzeren zaagarm

De zaagarm is vervaardigd uit gietijzer en is ontworpen voor een stabiele en nauwkeurige zaagbeweging.

De arm staat onder een hoek van circa 25 graden.

Deze constructie vermindert de verdraaiing van het zaagblad en draagt bij aan een gunstige belasting en levensduur van het blad.

Hydraulische zaagvoeding

De neergaande zaagbeweging wordt hydraulisch uitgevoerd.

De voedingssnelheid van de zaagarm kan handmatig worden geregeld met een smoorklep naast het bedieningspaneel.

De bovenste werkpositie wordt automatisch ingesteld. Hierdoor beweegt de arm tussen opeenvolgende zaagsneden niet onnodig ver omhoog.

PEGAS BRP-belastingsbewaking

Voor aanvullende bescherming is de machine uitgerust met PEGAS BRP-belastingsbewaking.

Wanneer de ingestelde maximale belasting van het zaagblad wordt overschreden, stopt de machine automatisch.

Dit helpt overbelasting en beschadiging van het zaagblad te voorkomen.

Hydraulische materiaalklemming

Het werkstuk wordt vastgezet met een hydraulische hoofdklem met een lange slag.

De beweegbare klembek wordt over het volledige bereik aangestuurd door een hydraulische cilinder.

Hierdoor kunnen verschillende materiaalbreedtes zonder uitgebreide handmatige verstelling worden opgespannen.

Zaagbladgeleiding

Het zaagblad wordt geleid door hardmetalen geleideplaten, lagers en gietijzeren zaagbladwielen.

De verstelbare zaagbladgeleiding kan dicht bij het werkstuk worden geplaatst.

Hierdoor blijft het vrije gedeelte van het zaagblad zo klein mogelijk. Dit ondersteunt een stabiele zaagsnede en beperkt trillingen.

Zaagbladspanning en afscherming

De spanning van het zaagblad wordt mechanisch ingesteld.

De machine bewaakt automatisch of voldoende bladspanning aanwezig is.

Daarnaast is de zaagzone voorzien van afscherming tegen spanen en koelmiddel.

Traploos regelbare zaagbladsnelheid

De zaagbladsnelheid is traploos instelbaar van circa 20 tot 100 m/min.

Hierdoor kan de snelheid worden aangepast aan de materiaalsoort, materiaaldoorsnede en het toegepaste zaagblad.

De zaagbladaandrijving heeft een vermogen van circa 1,5 kW.

Zaagbladafmetingen

Het toegepaste zaagblad heeft een afmeting van circa 2720 × 27 × 0,9 mm.

De machine kan worden gebruikt voor het zagen van verschillende staalsoorten.

Met de juiste instellingen en zaagbladen kunnen ook non-ferrometalen en lichte metalen worden verwerkt.

Koeling en zaagbladreiniging

Een koelsysteem voert snij-emulsie naar de zaagbladgeleidingen en de directe zaagzone.

Een passieve reinigingsborstel verwijdert spanen van het zaagblad.

Optioneel kan de machine worden voorzien van aanvullende voorzieningen voor het afvoeren van spanen en het ondersteunen van langere materialen.

Compacte machineconstructie

De machine heeft een geïnstalleerd vermogen van circa 2,35 kW en een gewicht van ongeveer 780 kg.

Door de compacte afmetingen is de PEGAS-GONDA A-CNC-R lintzaagmachine geschikt voor werkplaatsen waar automatische productie gewenst is, maar geen zware industriële dubbelkoloms zaagmachine noodzakelijk is.

Belangrijkste kenmerken

• Automatische hydraulische bandzaagmachine
• Geschikt voor rechte en schuine zaagsneden
• Maximale capaciteit rond circa 230 mm
• Maximale capaciteit rechthoekig circa 280 × 200 mm
• Verstekzagen tot 45 graden rechts in automatische modus
• Verstekzagen tot 60 graden rechts in semi-automatische modus
• Programmeerbare Mitsubishi FX5U PLC
• Mitsubishi GT2104 kleurentouchscreen
• Maximaal circa 15 zaagprogramma’s programmeerbaar
• Automatische en semi-automatische bedrijfsmodus
• Normale en incrementele materiaaltoevoer
• Maximale voedingsslag van circa 500 mm
• Meervoudige toevoer voor langere zaaglengtes
• Hydraulische materiaaltoevoer
• Hydraulische hoofd- en invoerklem
• Optische detectie van aanwezig materiaal
• Automatische bewaking van de zaagbladbelasting
• Gietijzeren zaagarm onder een hoek van circa 25 graden
• Traploos regelbare zaagbladsnelheid van circa 20–100 m/min
• Zaagbladaandrijving van circa 1,5 kW
• Zaagbladafmeting circa 2720 × 27 × 0,9 mm
• Mechanische zaagbladspanning met automatische controle
• Koelsysteem met toevoer naar de zaagbladgeleidingen
• Geschikt voor buizen, profielen en volmateriaal
• Machinegewicht circa 780 kg

Zaagcapaciteit

• 0 graden rond: maximaal circa 230 mm
• 0 graden rechthoekig: maximaal circa 280 × 200 mm
• 45 graden rechts rond: maximaal circa 180 mm
• 45 graden rechts rechthoekig: maximaal circa 180 × 170 mm
• 60 graden rechts rond: maximaal circa 110 mm
• 60 graden rechts rechthoekig: maximaal circa 100 × 70 mm
• Bundelzagen bij 0 graden: tot circa 280 × 120 mm, afhankelijk van materiaal en uitvoering

Toepassing van de PEGAS-GONDA A-CNC-R lintzaagmachine

De PEGAS-GONDA A-CNC-R lintzaagmachine is geschikt voor constructiebedrijven, metaalbewerkers, machinebouwers en productiebedrijven die buizen, kokers, staven en profielen automatisch op lengte willen zagen.

De machine is vooral interessant voor kleine en middelgrote productieseries waarbij dezelfde zaaglengte meerdere keren terugkomt.

Dankzij de mogelijkheid om de zaagarm naar rechts te draaien, kunnen daarnaast schuine onderdelen voor frames, hekwerken, constructies en machineonderdelen worden geproduceerd.
