PEGAS-GONDA CAMEL

Beschrijving

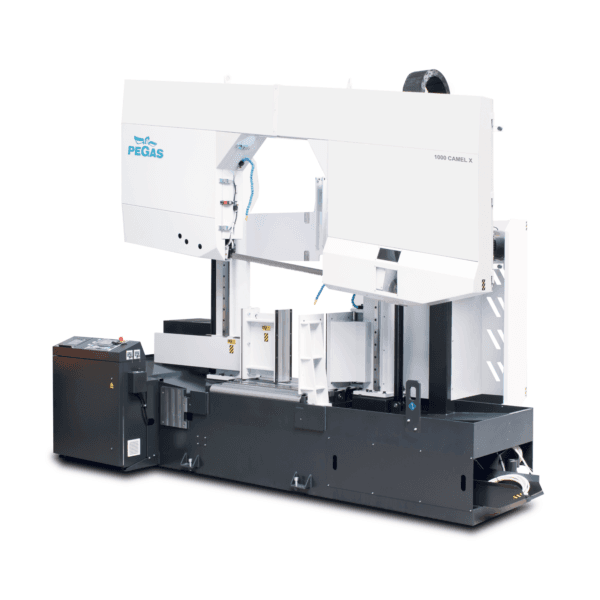

PEGAS-GONDA CAMEL dubbelkoloms bandzaagmachine

De PEGAS-GONDA CAMEL is een serie zware dubbelkoloms bandzaagmachines voor het nauwkeurig en productief zagen van grote metalen profielen, buizen, bundels en volmateriaal.

De machines zijn ontwikkeld voor verticale rechte zaagsneden en intensief gebruik binnen staalbouw, staalhandel en industriële productieomgevingen.

Semi-automatische en automatische uitvoering

De serie bestaat uit twee uitvoeringen: de semi-automatische 1000 CAMEL X en de automatische 1000 CAMEL X-CNC-4M.

Beide modellen delen dezelfde robuuste machinebasis, grote zaagcapaciteit en zaagconstructie met drie gietijzeren zaagbladwielen.

Zaagcapaciteit tot 1000 mm

De maximale zaagcapaciteit bedraagt circa 1000 mm voor rond materiaal en circa 1000 × 960 mm voor rechthoekige werkstukken.

Voor bundelzaagwerk wordt een aanbevolen maximale capaciteit van ongeveer 1000 × 650 mm aangehouden.

Hierdoor is de machine geschikt voor grote constructieprofielen, buizen, volmateriaal en omvangrijke materiaalbundels.

Schuin geplaatste zaagband

De zaagband staat onder een hoek van circa 8 graden ten opzichte van het machinebed.

Hierdoor grijpt het zaagblad geleidelijk in het materiaal en wordt de belasting over de tanden beter verdeeld.

Deze opstelling is vooral gunstig bij het zagen van grote holle profielen en constructiedelen.

De schuine positie ondersteunt een goede spaanafvoer, een hoge zaagprestatie en een langere levensduur van het zaagblad.

Robuuste dubbelkoloms constructie

De zware gelaste zaagarm beweegt langs twee kolommen met vier-rijige lineaire geleidingen.

De kolommen zijn dicht bij de materiaalklem geplaatst om trillingen tijdens het zagen zoveel mogelijk te beperken.

De beweging van de zaagarm wordt hydraulisch uitgevoerd met twee cilinders.

Een incrementele sensor bewaakt de actuele positie van de arm.

De bovenste werkpositie kan via de besturing worden ingesteld, zodat de arm tussen opeenvolgende zaagsneden niet onnodig hoog beweegt.

De onderste werkpositie kan mechanisch en via de machinebesturing worden ingesteld.

Nadat de ingestelde eindpositie is bereikt, stopt de neergaande beweging automatisch.

Siemens-besturing en procesregeling

De PEGAS-GONDA CAMEL is voorzien van een programmeerbare Siemens SIMATIC S7-1200 PLC.

De machine wordt bediend via een Siemens TP700 Comfort-kleurentouchscreen.

Hierop worden onder andere de zaagbladsnelheid, armpositie en ingestelde zaagparameters weergegeven.

De zaagvoeding wordt nauwkeurig geregeld met een servomotor in combinatie met een hydraulische regelklep.

De operator voert de gewenste voeding in millimeter per minuut in, waarna de machine deze waarde gecontroleerd aanhoudt.

RZP-zoneregeling en ARP-voedingsregeling

Voor verdere optimalisatie beschikt de machine over RZP-zoneregeling en ARP automatische voedingsregeling.

Met RZP kan de materiaaldoorsnede in maximaal vijf zones worden verdeeld.

Per zone kunnen afzonderlijke waarden voor de zaagvoeding en zaagbladsnelheid worden ingesteld.

ARP past de zaagvoeding automatisch aan op basis van de zaagweerstand en de toestand van het zaagblad.

De BIMETAL-modus is geschikt voor profielen, terwijl de CARBIDE-modus kan worden gebruikt voor zwaar volmateriaal en hardmetalen zaagbladen.

Hydraulische materiaalklemming

Het werkstuk wordt opgespannen met een zware hydraulische materiaalklem.

Eén klembek is vast opgesteld en de andere beweegt over lineaire geleidingen met een hydraulische cilinder.

De klemdruk kan met regelventielen worden aangepast aan het werkstuk.

Hierdoor kunnen grote profielen en zware bundels stevig worden vastgezet, terwijl bij kwetsbaardere constructies een lagere klemdruk kan worden gebruikt.

Zaagbladgeleiding en aandrijving

Het zaagblad wordt geleid door hardmetalen geleideplaten, lagers en drie gietijzeren zaagbladwielen.

De beweegbare zaagbladgeleiding kan handmatig worden aangepast aan de breedte van het werkstuk.

Hierdoor blijft het vrije gedeelte van het zaagblad zo klein mogelijk.

De zaagband wordt hydraulisch gespannen en de juiste spanning wordt automatisch bewaakt.

Een elektrisch aangedreven reinigingsborstel verwijdert spanen uit de tanden van het zaagblad.

De zaagbladaandrijving bestaat uit een driefasenmotor en een planetaire tandwielkast.

De snelheid is traploos regelbaar van circa 20 tot 100 m/min.

Hierdoor kan de machine worden afgestemd op verschillende staalsoorten, profielen en materiaaldoorsneden.

Koeling en spanenafvoer

Een koelsysteem voert snij-emulsie naar de zaagbladgeleidingen en via flexibele leidingen rechtstreeks naar de zaagsnede.

Dit ondersteunt de koeling, smering en afvoer van spanen tijdens het zagen.

De zware machinebasis bevat een reservoir voor koelmiddel en een opvangruimte voor spanen.

De constructie is voorzien van hijspunten voor verplaatsing met een kraan.

Belangrijkste kenmerken

• Zware dubbelkoloms bandzaagmachine
• Ontwikkeld voor verticale rechte zaagsneden
• Geschikt voor grote profielen, buizen, bundels en volmateriaal
• Maximale ronde capaciteit van circa 1000 mm
• Maximale rechthoekige capaciteit van circa 1000 × 960 mm
• Aanbevolen bundelcapaciteit van circa 1000 × 650 mm
• Leverbaar als semi-automatische X en automatische X-CNC-4M
• Zaagband onder een hoek van circa 8 graden
• Drie gietijzeren zaagbladwielen
• Robuuste zaagarm op twee kolommen
• Siemens SIMATIC S7-1200 PLC
• Siemens TP700 Comfort-touchscreen
• ARP automatische regeling van de zaagvoeding
• RZP-zoneregeling met maximaal vijf zones
• Hydraulische materiaalklemming
• Instelbare klemdruk
• Hydraulische zaagbandspanning
• Traploos regelbare zaagbladsnelheid van circa 20 tot 100 m/min
• Zaagbladaandrijving van circa 7,5 kW
• Zaagbladafmetingen van circa 8920 × 54 × 1,6 mm
• Elektrisch aangedreven reinigingsborstel
• Koeling rechtstreeks naar de zaagsnede

Twee uitvoeringen van de PEGAS-GONDA CAMEL

• 1000 CAMEL X: semi-automatische uitvoering waarbij de operator het materiaal positioneert en de machine vervolgens automatisch klemt, zaagt, de arm terugbrengt en de klem opent.
• 1000 CAMEL X-CNC-4M: automatische uitvoering met programmeerbare materiaaltoevoer voor terugkerend zaagwerk en industriële serieproductie.

Toepassing van de PEGAS-GONDA CAMEL

De PEGAS-GONDA CAMEL is geschikt voor staalbouwers, staalhandelaren, constructiebedrijven en industriële productiebedrijven die grote profielen, buizen en materiaalbundels willen zagen.

De serie is met name interessant voor zware staalconstructies en toepassingen waarbij een grote zaagopening, stabiele opspanning en hoge zaagcapaciteit vereist zijn.

De automatische uitvoering is geschikt voor terugkerende productieseries, terwijl de semi-automatische uitvoering veel flexibiliteit biedt bij wisselende werkstukken.
