Jouanel HS

Beschrijving

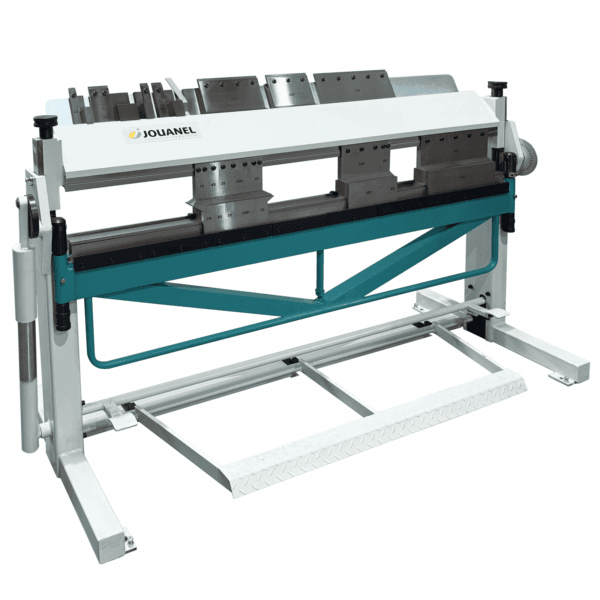

Jouanel HS handmatige zwenkbuigmachine

De Jouanel HS zwenkbuigmachine is een handmatige gesegmenteerde machine voor het nauwkeurig zetten en buigen van plaatmateriaal.

De machine is ontwikkeld voor professioneel werkplaatsgebruik en is geschikt voor bedrijven die zoeken naar een compacte, robuuste en flexibele oplossing voor plaatbewerking.

De HS-serie is uitgevoerd met een gesegmenteerde klembalk, tafel en vouwbalk.

Door deze gesegmenteerde opbouw is de machine geschikt voor uiteenlopende zetbewerkingen en profielvormen.

De afzonderlijke segmenten maken het mogelijk om complexere vormen en kleinere plaatdelen nauwkeuriger te verwerken dan met een standaard rechte klembalk.

Geschikt voor professioneel werkplaatsgebruik

De Jouanel HS is vooral geschikt voor werkplaatsgebruik, servicewerk, dak- en geveltechniek, zinkwerk, plaatbewerking en algemene metaalbewerking.

De machine wordt volledig handmatig bediend, maar is ontworpen voor regelmatig professioneel gebruik.

Door de compacte bouw en praktische bediening is de Jouanel HS zwenkbuigmachine interessant voor bedrijven die flexibel willen zetten zonder direct een elektrische of hydraulische machine nodig te hebben.

Gesegmenteerde machineopbouw

Een belangrijk kenmerk van de Jouanel HS is de combinatie van een gesegmenteerde klembalk, gesegmenteerde tafel en gesegmenteerde vouwbalk.

Hierdoor kunnen verschillende profielvormen worden gemaakt en is de machine breed inzetbaar voor kleinere en middelgrote plaatwerkdelen.

De segmenten zijn vervaardigd uit gehard staal en voorzien van lasergravering.

Dit helpt de operator om segmenten snel te herkennen, te positioneren en overzichtelijk te werken.

Jouanel HS23

De Jouanel HS23 heeft een nuttige buiglengte van circa 1020 mm.

Volgens de opgegeven specificaties is deze uitvoering geschikt voor circa 2,0 mm staal S235JR, circa 1,2 mm RVS en circa 2,5 mm aluminium.

De maximale buighoek bedraagt circa 150 graden.

De werkelijke capaciteit is afhankelijk van de materiaalsoort, treksterkte, plaatdikte en het type profiel dat wordt gezet.

Jouanel HS33

De Jouanel HS33 heeft een nuttige buiglengte van circa 1270 mm.

Deze uitvoering is geschikt voor circa 1,5 mm staal S235JR, circa 1,0 mm RVS en circa 2,0 mm aluminium.

Ook bij de HS33 bedraagt de maximale buighoek circa 150 graden.

De exacte capaciteit wordt bepaald door de materiaalsoort, treksterkte, plaatdikte en gewenste profielvorm.

Voetpedaalbediening

De bediening van de Jouanel HS is praktisch ingericht voor dagelijks werkplaatsgebruik.

De machine is voorzien van een voetpedaal voor het klemmen en lossen van het plaatmateriaal.

Hierdoor houdt de operator beide handen vrij om het werkstuk nauwkeurig te positioneren.

De automatische klemming en snelvergrendeling van de klembalk ondersteunen efficiënt werken bij terugkerende zetbewerkingen.

Verstelbare vouwbalk

Voor meer controle tijdens het buigen is de vouwbalk in hoogte verstelbaar.

Hiermee kan de buigradius worden aangepast aan de plaatdikte, materiaalsoort en gewenste bewerking.

Ook de klemdruk en de hoogte van de klembalk kunnen worden ingesteld.

Daardoor kan de Jouanel HS zwenkbuigmachine nauwkeurig worden afgestemd op verschillende materialen en werkstukken.

Gegradueerde hoekaanslag

De Jouanel HS is voorzien van een gegradueerde hoekaanslag.

Hiermee kunnen buighoeken overzichtelijk worden ingesteld en bij volgende werkstukken worden herhaald.

Dit is vooral praktisch bij seriematig werk en bij plaatdelen waarvoor meerdere identieke zettingen nodig zijn.

Gecontroleerde handmatige bediening

De machine heeft bedieningshandgrepen aan de vouwbalk.

Hiermee kan de operator het buigproces gecontroleerd uitvoeren en de beweging van de vouwbalk nauwkeurig doseren.

De handmatige bediening geeft directe controle over de zetbeweging en is praktisch bij maatwerk en wisselende producten.

Optionele uitbreidingen

Afhankelijk van de uitvoering en toepassing kan de Jouanel HS worden uitgebreid met verschillende praktische opties.

Voorbeelden zijn een achteraanslag, verrijdbare wielenset en aanvullende accessoires.

Een wielenset is handig wanneer de machine regelmatig binnen de werkplaats moet worden verplaatst of wanneer een flexibele werkplek gewenst is.

Compacte en flexibele oplossing

De Jouanel HS is een goede keuze voor bedrijven die nauwkeurig handmatig zetwerk willen uitvoeren met meer flexibiliteit dan een conventionele zwenkbuigmachine.

Door de gesegmenteerde uitvoering, compacte bouw en eenvoudige bediening is de machine breed inzetbaar binnen professionele werkplaatsen.

De Jouanel HS zwenkbuigmachine is vooral geschikt voor maatwerk, kleinere series en producten met verschillende profielvormen.

Belangrijkste kenmerken

• Handmatige gesegmenteerde zwenkbuigmachine voor werkplaatsgebruik
• Geschikt voor plaatbewerking, dak- en geveltechniek, zinkwerk en metaalbewerking
• Gesegmenteerde klembalk, tafel en vouwbalk
• Segmenten van gehard staal met lasergravering
• Maximale buighoek van circa 150 graden
• Voetpedaalbediening voor klemmen en lossen
• Automatische klemming en snelvergrendeling van de klembalk
• Verstelbare vouwbalkhoogte voor aanpassing van de buigradius
• Instelbare klemdruk en klembalkhoogte
• Gegradueerde hoekaanslag voor herhaalbaar buigen
• Bedieningshandgrepen voor gecontroleerd buigen
• Optioneel met achteraanslag of verrijdbare wielenset
• Geschikt voor maatwerk, enkelstuks en kleine series

Uitvoeringen van de Jouanel HS

• Jouanel HS23: nuttige buiglengte circa 1020 mm, capaciteit tot circa 2,0 mm staal S235JR, 1,2 mm RVS en 2,5 mm aluminium.
• Jouanel HS33: nuttige buiglengte circa 1270 mm, capaciteit tot circa 1,5 mm staal S235JR, 1,0 mm RVS en 2,0 mm aluminium.

Toepassing van de Jouanel HS zwenkbuigmachine

De Jouanel HS zwenkbuigmachine is geschikt voor bedrijven die compact en flexibel plaatmateriaal willen zetten.

Typische toepassingen bevinden zich binnen dak- en geveltechniek, zinkwerk, isolatie, ventilatie, werkplaatsreparaties, plaatbewerking en algemene metaalbewerking.

De machine is vooral interessant voor werkplaatsen die kleinere plaatdelen, profielen, randen, felsnaden en speciale vormen willen maken.

Door de gesegmenteerde uitvoering is de Jouanel HS geschikt voor complexere profielvormen dan een standaard handmatige zwenkbuigmachine.

De combinatie van voetpedaalbediening, automatische klemming en verstelbare instellingen maakt de machine praktisch voor dagelijks professioneel gebruik.
