Jouanel PTL

Beschrijving

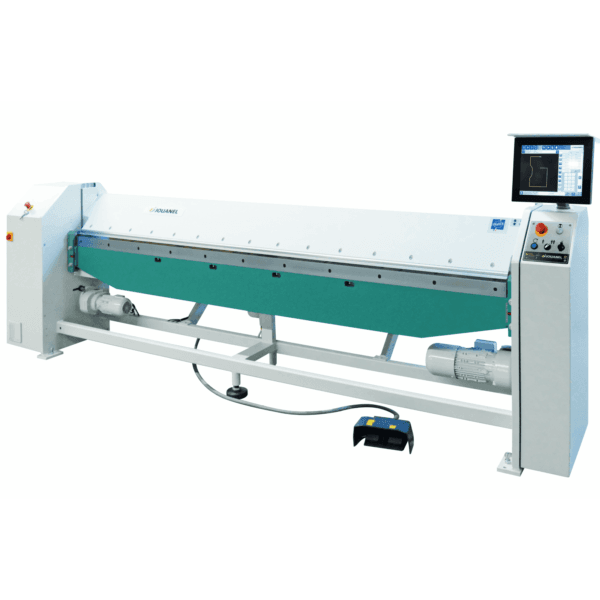

Jouanel PTL elektrische zwenkbuigmachine

De Jouanel PTL zwenkbuigmachine is een universele elektrische machine voor het nauwkeurig zetten en buigen van plaatmateriaal.

De machine is ontwikkeld voor professioneel werkplaatsgebruik en is geschikt voor bedrijven die zoeken naar een krachtige, praktische en betaalbare oplossing voor plaatbewerking.

De Jouanel PTL is ontworpen voor uiteenlopende toepassingen binnen plaatbewerking, dak- en geveltechniek, isolatie, HVAC, constructie en algemene metaalbewerking.

Door de elektrische aandrijving en automatische buigcyclus is de machine geschikt voor bedrijven die sneller, consistenter en efficiënter willen werken dan met een conventionele handmatige zwenkbuigmachine.

Verschillende werklengtes

De Jouanel PTL is leverbaar met nuttige werklengtes van 2 meter, 2,60 meter en 3 meter.

Hierdoor kan de machine worden afgestemd op zowel compacte plaatdelen als langere profielen, bekledingsdelen en zetwerk.

De juiste uitvoering wordt gekozen op basis van de gewenste werklengte, plaatdikte, materiaalsoort en profielvorm.

Capaciteit voor verschillende plaatdiktes

Afhankelijk van de gekozen uitvoering en gebruikte buiglijst is de Jouanel PTL geschikt voor verschillende plaatdiktes.

De uitvoering met een werklengte van 2 meter kan bijvoorbeeld circa 1,8 mm staal verwerken.

De uitvoering van 3 meter is geschikt voor circa 1,2 mm staal.

Deze waarden zijn gebaseerd op staal met een treksterkte van ongeveer 400 N/mm² en het gebruik van de buiglijst van 25 mm.

Automatische buigcyclus

Een belangrijk voordeel van de Jouanel PTL zwenkbuigmachine is de automatische buigcyclus.

Deze functie maakt het mogelijk om opeenvolgende buigbewerkingen sneller en efficiënter uit te voeren.

Volgens Jouanel kan de automatische buigcyclus bijdragen aan een productiviteitswinst van circa 25%.

Dit maakt de machine interessant voor werkplaatsen die regelmatig seriewerk of terugkerende profielen produceren.

Leverbaar met of zonder CNC-besturing

De Jouanel PTL kan afhankelijk van budget en toepassing met of zonder numerieke besturing worden geleverd.

Voor eenvoudige en betrouwbare bediening is de standaarduitvoering met elektromechanische hoekaanslag een praktische keuze.

Voor meer herhaalbaarheid en programmeergemak kan de machine worden uitgebreid met de SIEMPRO CNC-besturing of de DYNAMIC grafische CNC-besturing.

SIEMPRO CNC-besturing

De optionele SIEMPRO CNC-besturing biedt een overzichtelijke numerieke bediening.

Hiermee kunnen instellingen voor terugkerende producten snel worden ingevoerd en opnieuw worden gebruikt.

Dit ondersteunt nauwkeurig en reproduceerbaar zetwerk bij enkelstuks productie en kleine series.

DYNAMIC grafische CNC-besturing

De DYNAMIC grafische CNC-besturing biedt extra ondersteuning bij het programmeren en visualiseren van profielen.

De operator kan de geplande profielvorm en buigvolgorde overzichtelijk voorbereiden.

Dit helpt om programmeerfouten te verminderen en het productieproces efficiënter te organiseren.

Bediening via voetpedaal en drukknoppen

De bediening van de machine is gericht op praktisch en veilig werken.

De klembalk wordt via een voetpedaal bediend. Hierdoor houdt de operator beide handen vrij voor het positioneren van het plaatmateriaal.

De vouwbalk wordt omhoog en omlaag bediend met drukknoppen.

Daarnaast is dubbele bediening mogelijk, met een hoofdpedaal voor één operator en een extra pedaal voor werkzaamheden met twee operators.

Verwisselbare buiglijsten

De Jouanel PTL wordt standaard geleverd met twee verwisselbare buiglijsten van 15 mm en 25 mm.

Hierdoor kan de machine worden afgestemd op verschillende materialen, plaatdiktes en profielvormen.

De verwisselbare klembalk met een hoek van 20 graden maakt het bovendien eenvoudiger om U-profielen te produceren.

Elektromechanische hoekaanslag

De machine beschikt over een elektromechanische hoekaanslag met een instelbereik van 0 tot 145 graden.

Hierdoor kan de gewenste buighoek nauwkeurig worden ingesteld voor uiteenlopende zetbewerkingen.

Dit ondersteunt een constante en herhaalbare profielkwaliteit.

Handmatig bombeersysteem

De Jouanel PTL is voorzien van een handmatig bombeersysteem voor de vouwbalk.

Hiermee kan eventuele doorbuiging over de werklengte worden gecorrigeerd.

Dit helpt om een gelijkmatige buighoek over de volledige lengte van het werkstuk te realiseren.

Instelbare buigradius

De machine beschikt over een instelling voor de buigradius.

Hiermee kan het buigproces beter worden afgestemd op het materiaal, de plaatdikte en de gewenste profielvorm.

Dit geeft de operator meer controle over de maatvoering en afwerking van het product.

Geschikt voor verschillende materialen

De Jouanel PTL zwenkbuigmachine is geschikt voor verschillende materialen, waaronder staal, aluminium, verzinkt staal en RVS.

De exacte capaciteit is afhankelijk van de materiaalsoort, treksterkte, werklengte en gebruikte buiglijst.

Voor de uitvoering van 3 meter noemt Jouanel bij gebruik van de 25 mm buiglijst capaciteiten van circa 1,2 mm staal, 1,75 mm aluminium, 1,0 mm verzinkt staal en 0,8 mm RVS.

Hoge buigsnelheid

De machine heeft een vouwsnelheid van circa 60 graden per seconde.

Hierdoor kunnen buigbewerkingen snel worden uitgevoerd, zonder dat het praktische gebruiksgemak verloren gaat.

De combinatie van snelheid en automatische buigcyclus maakt de machine geschikt voor terugkerend productiewerk.

Ruime klembalkopening

De Jouanel PTL heeft een klembalkopening van circa 130 mm.

Deze ruime opening biedt extra flexibiliteit bij het plaatsen en verwijderen van verschillende plaatdelen en profielvormen.

Veilige machinebediening

De machine is voorzien van een noodstopvoorziening met kabel.

Afhankelijk van de uitvoering kan de PTL worden gecombineerd met aanvullende veiligheidsvoorzieningen, zoals lichtschermen.

Dit ondersteunt een veilige en gecontroleerde bediening binnen professionele werkplaatsen.

Praktisch alternatief voor een hydraulische langzetbank

Dankzij de combinatie van elektrische aandrijving, automatische buigcyclus en optionele CNC-besturing is de Jouanel PTL een sterke keuze voor bedrijven die hun zetwerk willen versnellen.

De machine vormt een praktisch alternatief voor bedrijven die meer capaciteit en automatisering wensen dan bij een handmatige zwenkbuigmachine, maar geen zware hydraulische langzetbank nodig hebben.

De Jouanel PTL zwenkbuigmachine biedt daarmee een goede balans tussen capaciteit, prijs, gebruiksgemak en flexibiliteit.

Belangrijkste kenmerken

• Universele elektrische zwenkbuigmachine voor werkplaatsgebruik
• Geschikt voor plaatbewerking, dak- en geveltechniek, isolatie en HVAC
• Leverbaar met nuttige werklengtes van 2 m, 2,60 m en 3 m
• Uitvoering van 2 meter geschikt tot circa 1,8 mm staal
• Uitvoering van 3 meter geschikt tot circa 1,2 mm staal
• Elektrische aandrijving voor efficiënt en herhaalbaar buigen
• Automatische buigcyclus voor hogere productiviteit
• Leverbaar met of zonder CNC-besturing
• Optioneel met SIEMPRO CNC-besturing
• Optioneel met DYNAMIC grafische CNC-besturing
• Bediening van de klembalk via voetpedaal
• Vouwbalkbediening via drukknoppen
• Elektromechanische hoekaanslag van 0 tot 145 graden
• Klembalkopening van circa 130 mm
• Vouwsnelheid van circa 60 graden per seconde
• Standaard geleverd met verwisselbare buiglijsten van 15 mm en 25 mm
• Voorzien van handmatig bombeersysteem voor de vouwbalk
• Geschikt voor staal, aluminium, verzinkt staal en RVS
• Geschikt voor seriewerk en terugkerende profielen

Toepassing van de Jouanel PTL zwenkbuigmachine

De Jouanel PTL zwenkbuigmachine is geschikt voor bedrijven die plaatmateriaal nauwkeurig, snel en herhaalbaar willen zetten.

Typische toepassingen bevinden zich binnen dak- en geveltechniek, isolatie, HVAC, constructie, plaatbewerking en algemene metaalbewerking.

De machine is interessant voor werkplaatsen die regelmatig profielen, randen, felsnaden, bekledingsdelen en andere gevormde plaatdelen produceren.

Door de elektrische aandrijving en automatische buigcyclus is de PTL geschikt voor bedrijven die hun productiviteit willen verhogen ten opzichte van handmatige zwenkbuigmachines.

De optionele CNC-besturing maakt de machine daarnaast interessant voor bedrijven die meer herhaalbaarheid, programmeergemak en controle wensen bij hun zetwerk.
