Jouanel PGL

Beschrijving

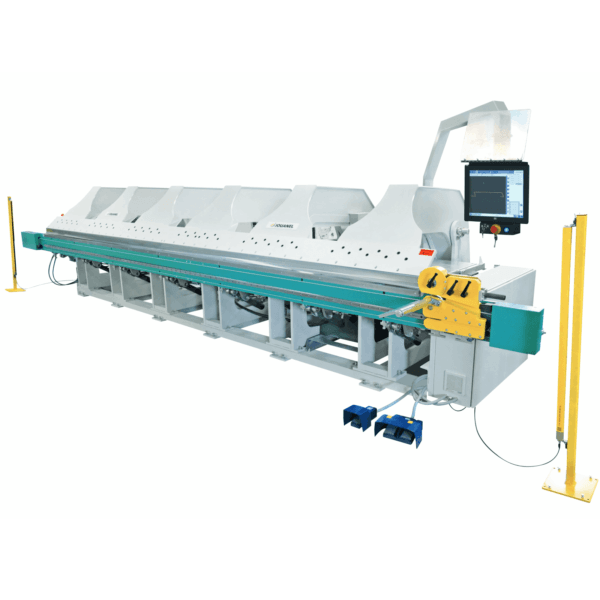

Jouanel PGL hydraulische langzetbank

De Jouanel PGL is een hydraulische langzetbank voor het nauwkeurig zetten en buigen van lange plaatdelen. Deze machine is ontwikkeld voor bedrijven die grote plaatlengtes willen verwerken met een hoge mate van controle, stabiliteit en herhaalbaarheid. De PGL-serie is vooral geschikt voor toepassingen binnen plaatbewerking, dak- en geveltechniek, constructie en industriële productie.

Jouanel omschrijft de PGL als een long-length hydraulic folding machine. De machine is ontworpen voor werkplaatsen waar lange plaatdelen moeten worden gevormd en waar een sterke, stijve constructie belangrijk is voor een goede buigkwaliteit over de volledige lengte. Door de robuuste gelaste constructie en de ruim bemeten machineopbouw is de PGL geschikt voor nauwkeurig zetwerk over grotere lengtes.

De Jouanel PGL is leverbaar in verschillende uitvoeringen, met nuttige buiglengtes van circa 4,05 m tot 12,05 m. Afhankelijk van de gekozen uitvoering is de machine geschikt voor plaatdiktes van circa 1,5 mm tot 3 mm staal. Hierdoor kan de PGL worden afgestemd op uiteenlopende toepassingen, van lichtere plaatbewerking tot langere en zwaardere zetdelen.

Een belangrijk kenmerk van de PGL-serie is de grote zwanenhalsconstructie. Jouanel geeft voor de PGL een nuttige werkdiepte van 1250 mm op. Hierdoor kunnen ook grotere plaatdelen goed worden gepositioneerd en bewerkt. De ruime opening van de klembalk, tot circa 200 mm, biedt extra flexibiliteit bij het verwerken van verschillende profielvormen en plaatdelen.

De machine heeft een maximale buighoek van circa 135°. De vouwbalk en klembalk zijn ontworpen voor stabiel en gecontroleerd buigen. Afhankelijk van de uitvoering is de machine voorzien van een sterke klembalk met gereedschap uit hoogwaardig staal en een vouwbalk die geschikt is voor langdurig gebruik in een professionele productieomgeving.

De Jouanel PGL kan worden uitgevoerd met numerieke besturing en elektrische achteraanslag. Volgens Jouanel werkt de PGL niet zonder aanvullende CNC-besturing. Er zijn verschillende besturingsmogelijkheden beschikbaar, waaronder de SIEM-PRO en de PGL-GRAPH. Deze besturingen ondersteunen de operator bij het instellen, programmeren en herhalen van zetwerk.

De SIEM-PRO besturing is een 3-assige numerieke besturing met kleurentouchscreen en elektrische achteraanslag. De PGL-GRAPH is een dynamische grafische CNC-besturing met groot kleurenscherm, elektrische achteraanslag, programmabibliotheek, profielsimulatie en ondersteuning voor controle van de haalbaarheid van een profiel. Afhankelijk van de uitvoering kan de elektrische achteraanslag een bereik hebben van circa 25 mm tot 1250 mm.

Voor extra gebruiksgemak en nauwkeurigheid kunnen verschillende opties worden toegevoegd. Denk aan automatische hoekcontrole en hoekcorrectie, waarmee afwijkingen door de elasticiteit van het materiaal kunnen worden gecorrigeerd. Dit helpt om testfases te verminderen, materiaal te besparen en een betere herhaalnauwkeurigheid te bereiken bij serieproductie.

Ook conisch zetten behoort tot de mogelijkheden. Met een pneumatisch conisch aanslagsysteem kan de achteraanslag worden aangepast voor conische profielen. Dit maakt het eenvoudiger om profielverbindingen te realiseren en vergroot de inzetbaarheid van de machine bij speciaal zetwerk.

De Jouanel PGL is daarnaast geschikt voor aanvullende opties zoals een elektrische rolschaar en verrijdbare werktafels. Hierdoor kan de machine verder worden afgestemd op het productieproces, het type plaatwerk en de gewenste manier van werken. De dubbele bediening en CE-conformiteit dragen bij aan veilig en praktisch gebruik in de werkplaats.

Belangrijkste kenmerken

• Hydraulische langzetbank voor lange plaatdelen
• Geschikt voor plaatbewerking, dak- en geveltechniek en industriële productie
• Leverbaar met nuttige buiglengtes van circa 4,05 m tot 12,05 m
• Geschikt voor plaatdiktes tot circa 3 mm staal, afhankelijk van de uitvoering
• Robuuste gelaste constructie voor hoge stijfheid
• Grote zwanenhals met nuttige werkdiepte van circa 1250 mm
• Klembalkopening tot circa 200 mm
• Maximale buighoek circa 135°
• Uit te voeren met numerieke besturing en elektrische achteraanslag
• Mogelijk met SIEM-PRO CNC-besturing
• Mogelijk met PGL-GRAPH dynamische grafische CNC-besturing
• Elektrische achteraanslag met bereik tot circa 1250 mm
• Optioneel met automatische hoekcontrole en hoekcorrectie
• Geschikt voor conisch zetten met optioneel pneumatisch aanslagsysteem
• Optioneel leverbaar met elektrische rolschaar en werktafels
• CE-conform uitgevoerd

Toepassing

De Jouanel PGL is geschikt voor bedrijven die lange plaatdelen nauwkeurig willen zetten en vormen. Denk aan toepassingen binnen dak- en geveltechniek, plaatbewerking, constructie, zetwerk, bekleding, profielen en industriële productie. Door de grote werkdiepte, lange buiglengtes en mogelijkheden voor CNC-besturing is de PGL interessant voor bedrijven die regelmatig lange of grotere plaatdelen verwerken.

De machine is vooral geschikt voor werkplaatsen waar betrouwbaarheid, maatvastheid en gebruiksgemak belangrijk zijn. Dankzij de optionele grafische besturing, elektrische achteraanslag, hoekcorrectie en mogelijkheden voor conisch zetten kan de machine worden afgestemd op zowel standaard zetwerk als complexere profielen.
